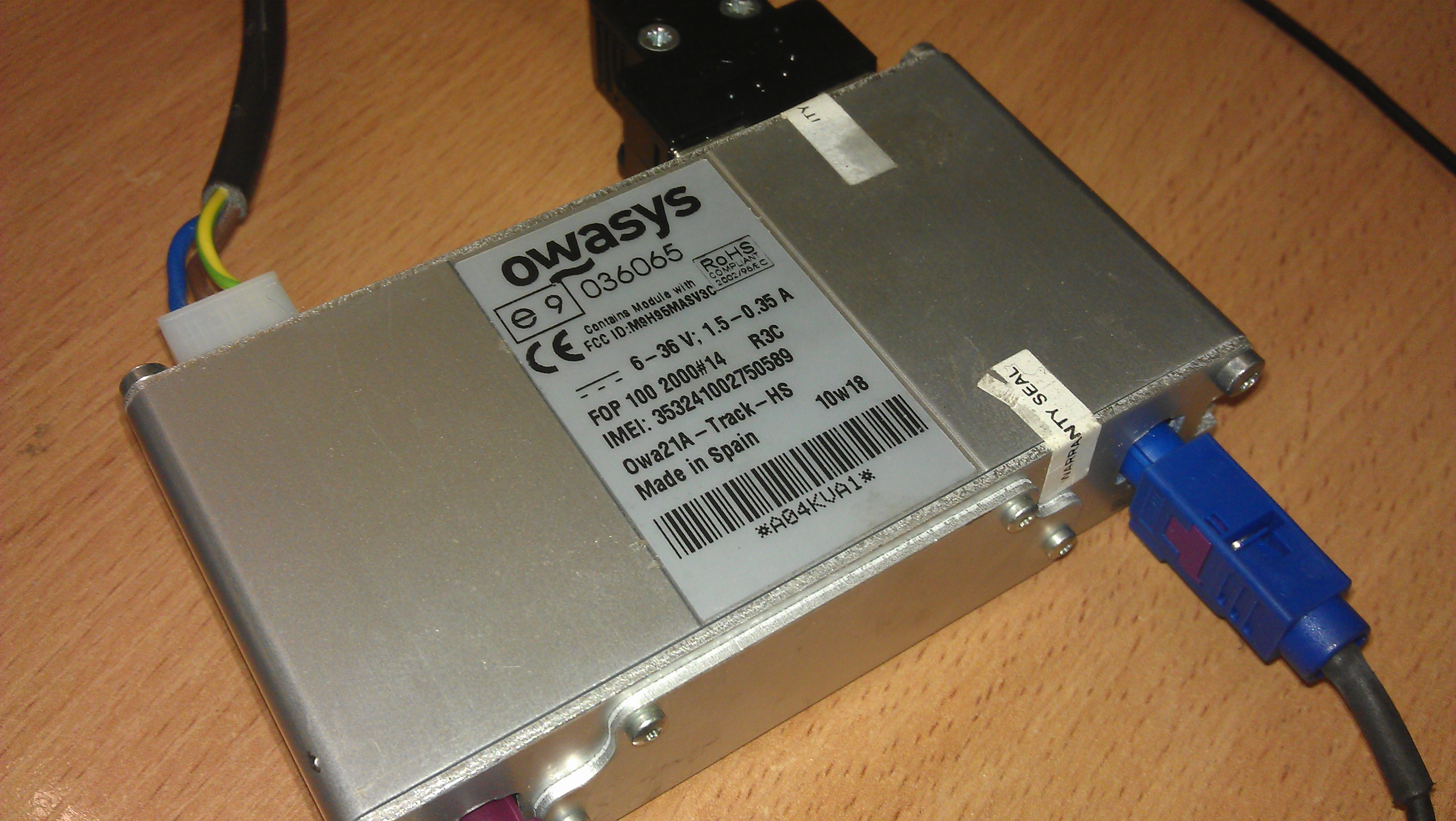

Papuolė į rankas elektronikos šmotelis – Owasys OWA21A sekimo modulis.
Specifikacija iš aprašymo:
GPS Class B, Class 10 (4+2), GSM Dual Band, 850Mhz, 900MHz and 1900MHz.
GPS integrated. WAAS, MSAS, GAGAN and EGNOS support.
TCP/IP stack for transparent Internet Connection.
Programmable 3 axis accelerometer or movement switch.
Tamper-proof SIM card.
Dedicated internal battery for Real Time Clock and GPS.
Based on OWA3X SW architecture
Compact Size.
Application software upgradeable over the air.
Designed for Ultra Low Power Applications.
Natūralu, reikia pažiūrėti, kas viduje :). Ardosi nesunkiai, nors reiktų pasakyti, kad gaminio kokybė yra gera, viskas tvirta, PCB kokybiška, viskas labai kompaktiškai sutalpinta dėžutėje.

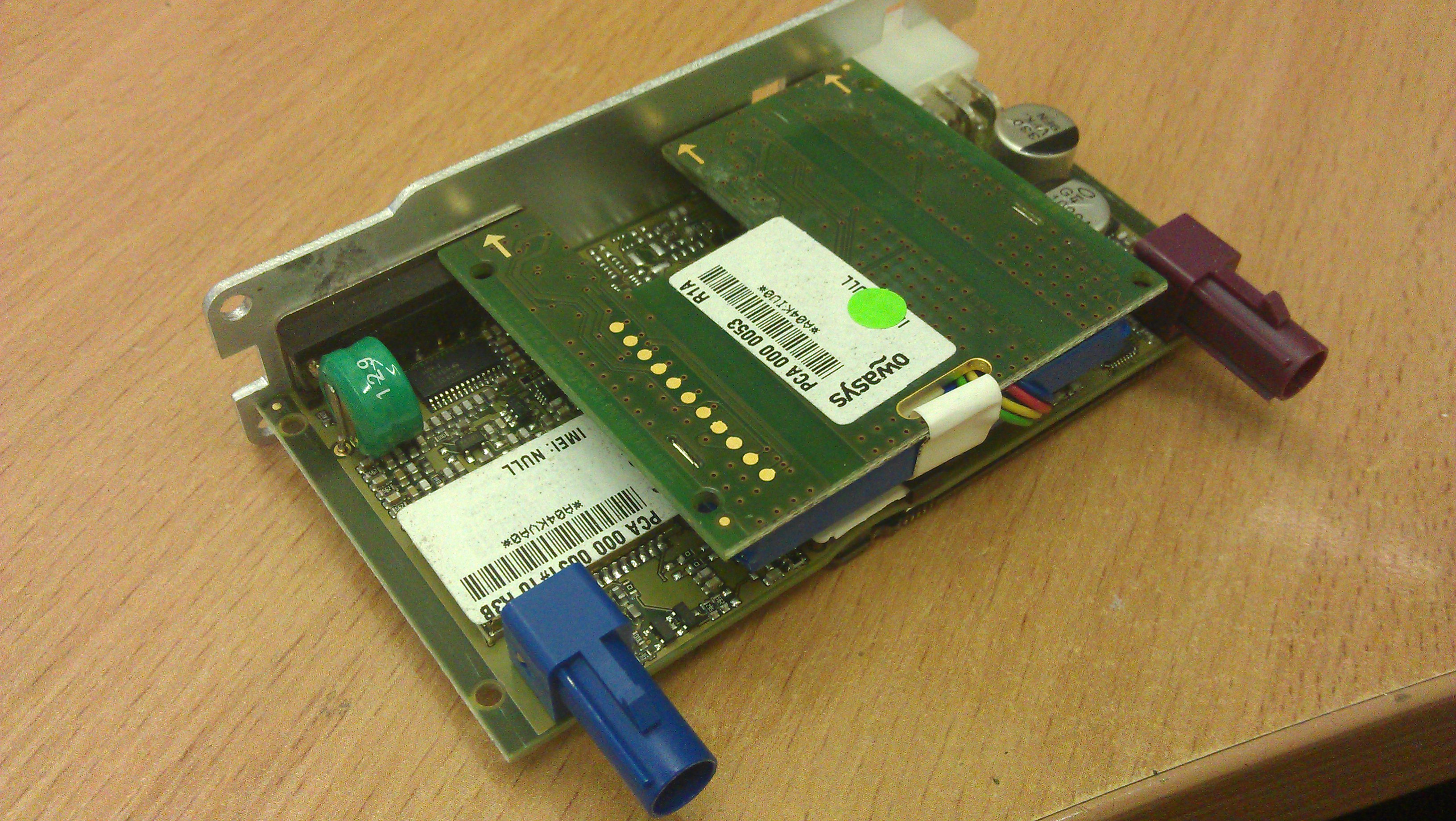

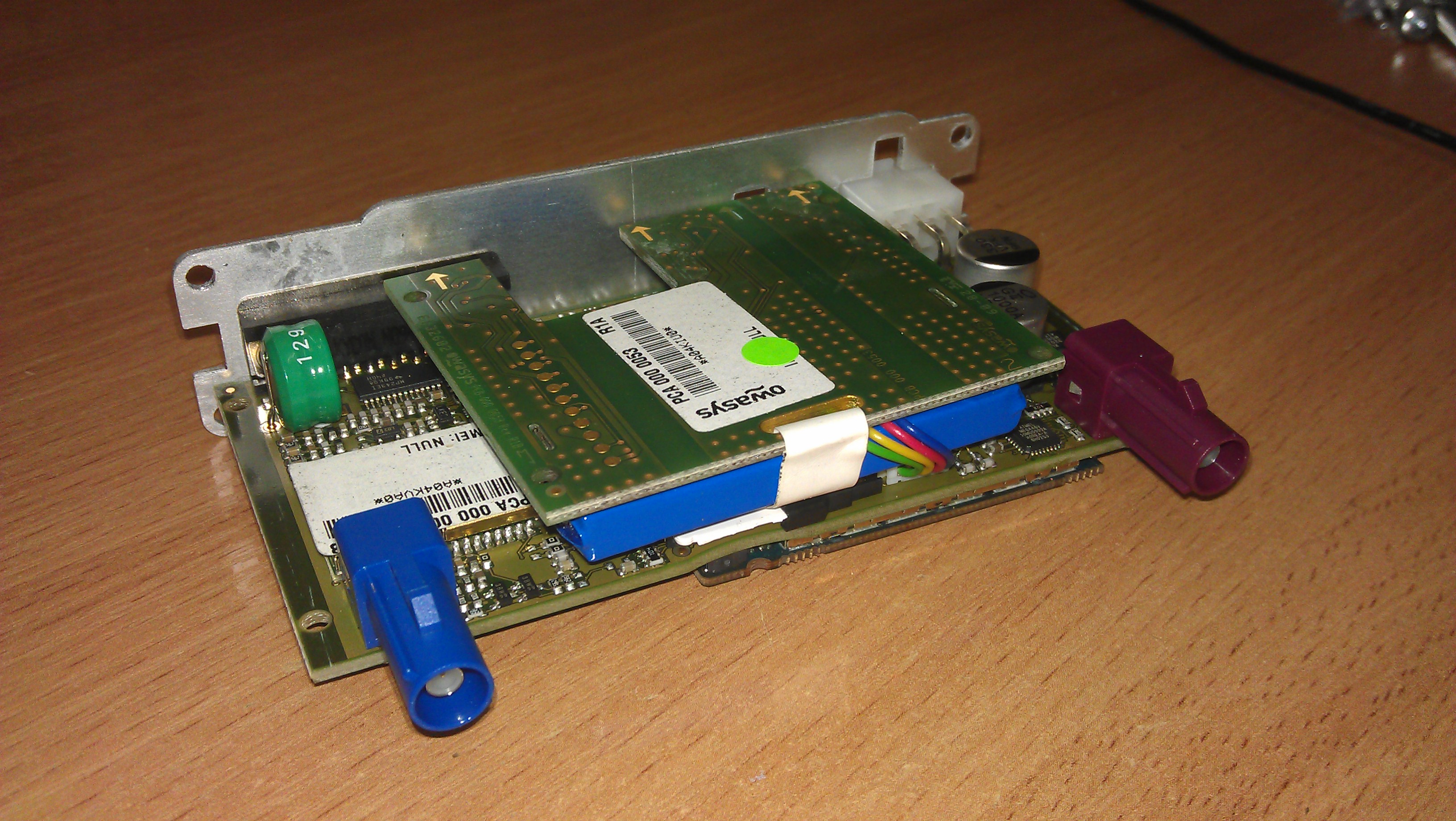

Štai, kaip viskas sudėta 🙂

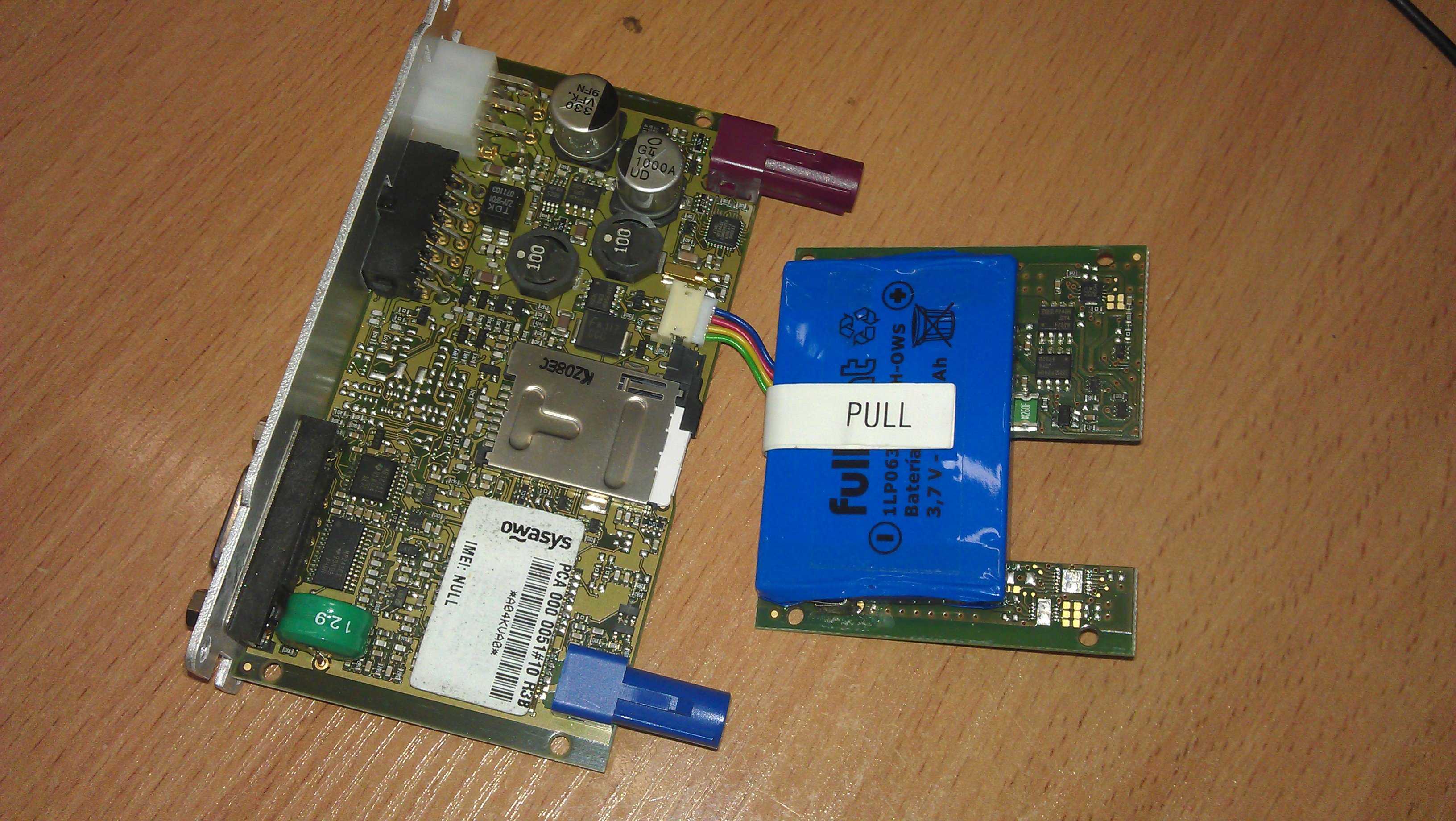

Dvi PCB, o tarp jų mėlynas Fullwat Ličio jonų batareika (3,7V 1000mAh).
Panašu, kad akumuliatorius turi savo PCB modulį, su krovimo valdymu per porą tuometinio „International Rectifier” laukinukų IRF7220.

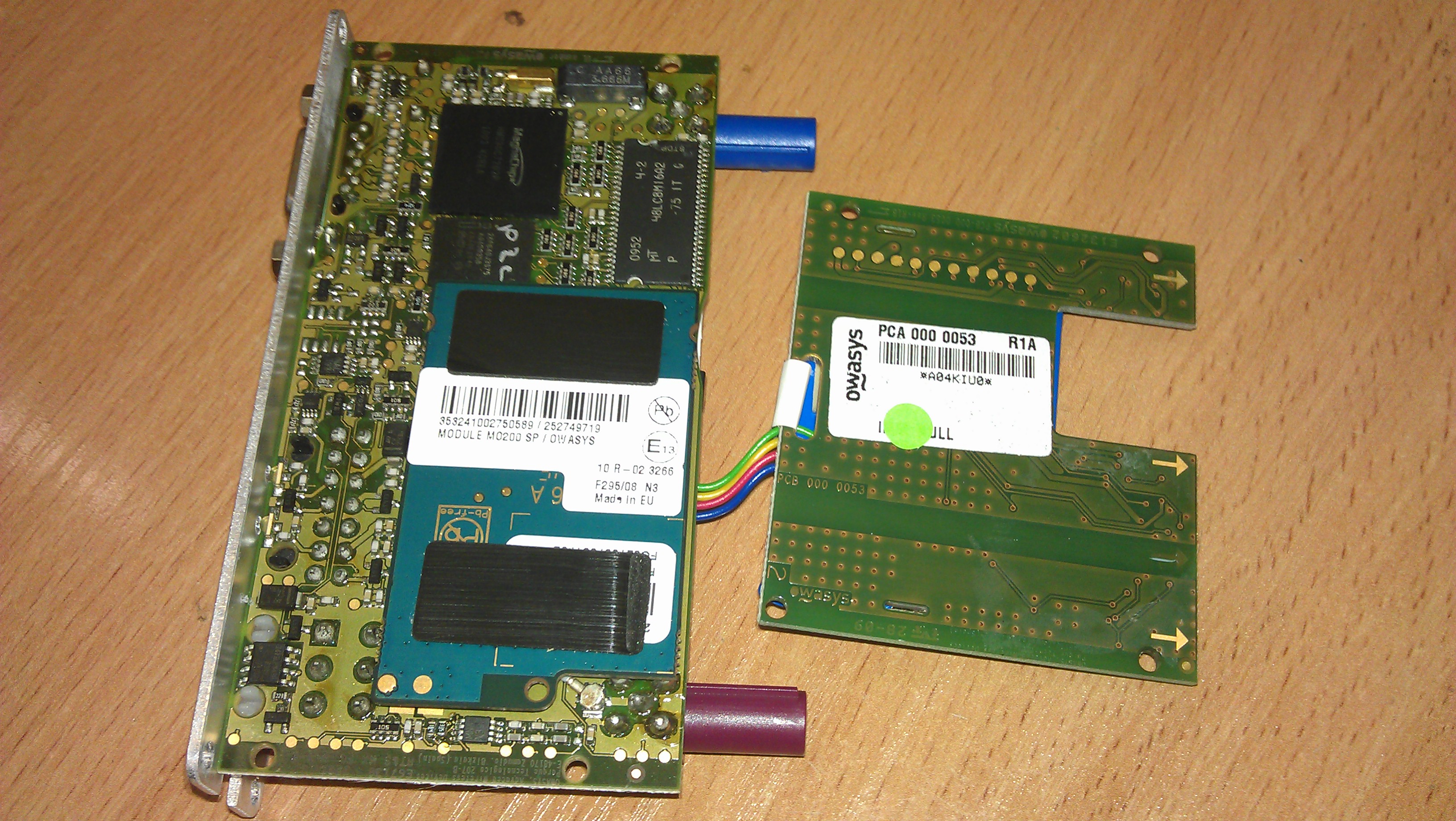

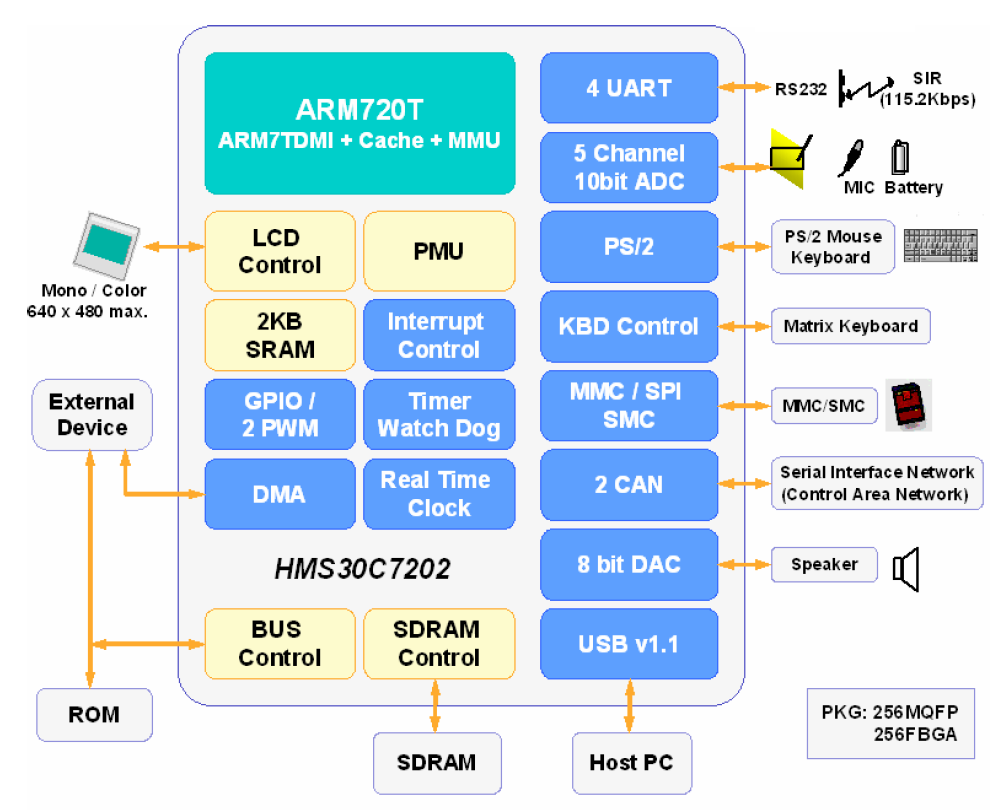

Čia matosi ir viso prietaiso pagrindas – ARM architektūros 32 bitų mikroprocesorius (maks. 70 MHz), prifarširuotas visokių naudingų, bet čia nenaudojamų dalykų, kurie pavaizduoti aprašyme:
Faktiškai pilnas kompiuteris, prie kurio galima prijungti klaviatūrą, monitorių, atminties kortelę, garsiakalbį… Aišku dar reiks primontuot ir RAM atmintį, bet iš esmės – šita viena mikroschema jau stipriai lenkia pirmuosius kompiuterius ir netgi 486 procesorius. Fotografijoje po procesorius – Intelio atmintis, turbūt ROM, dešiniau – RAM mikroschema (PC100 ir PC133).

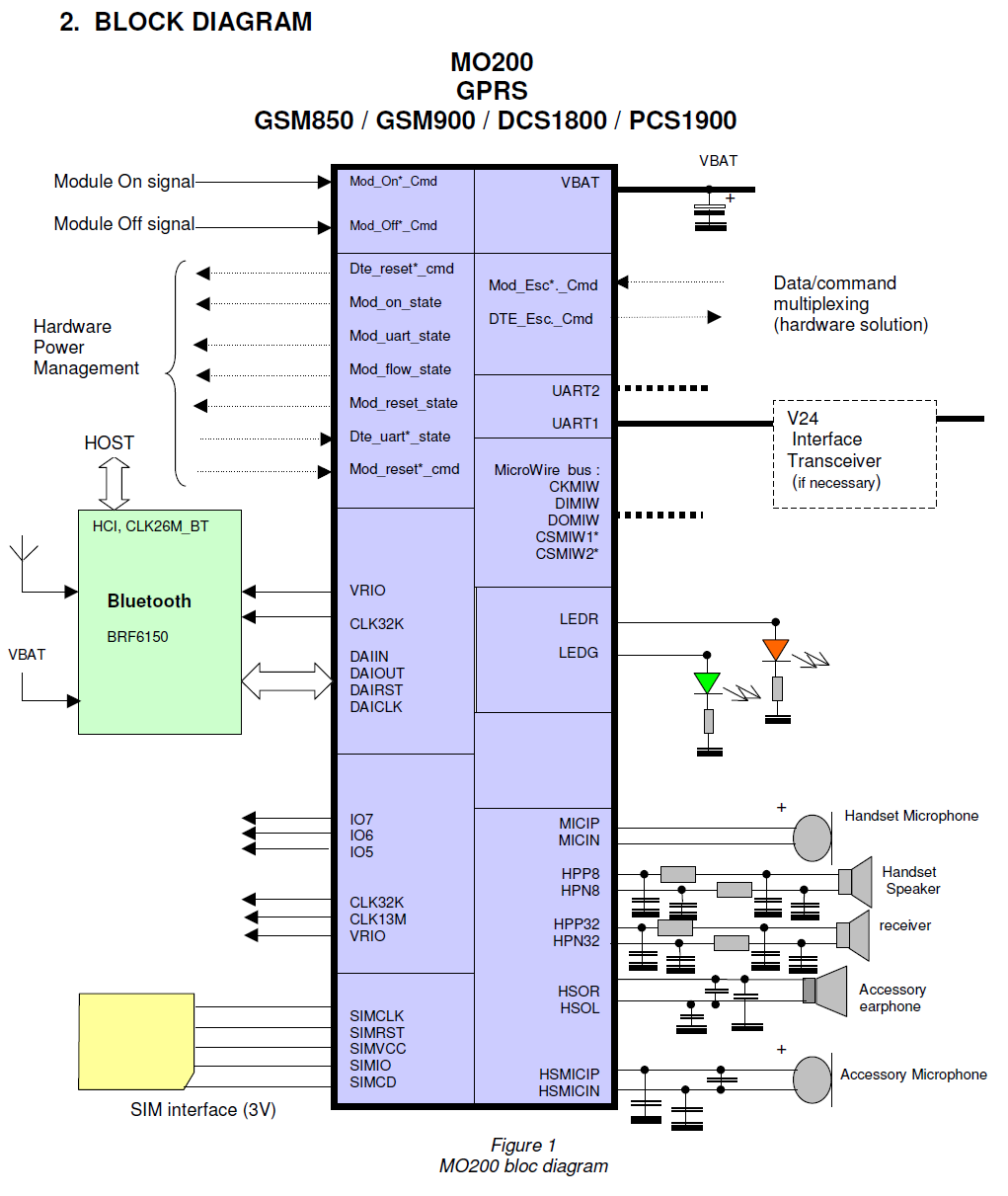

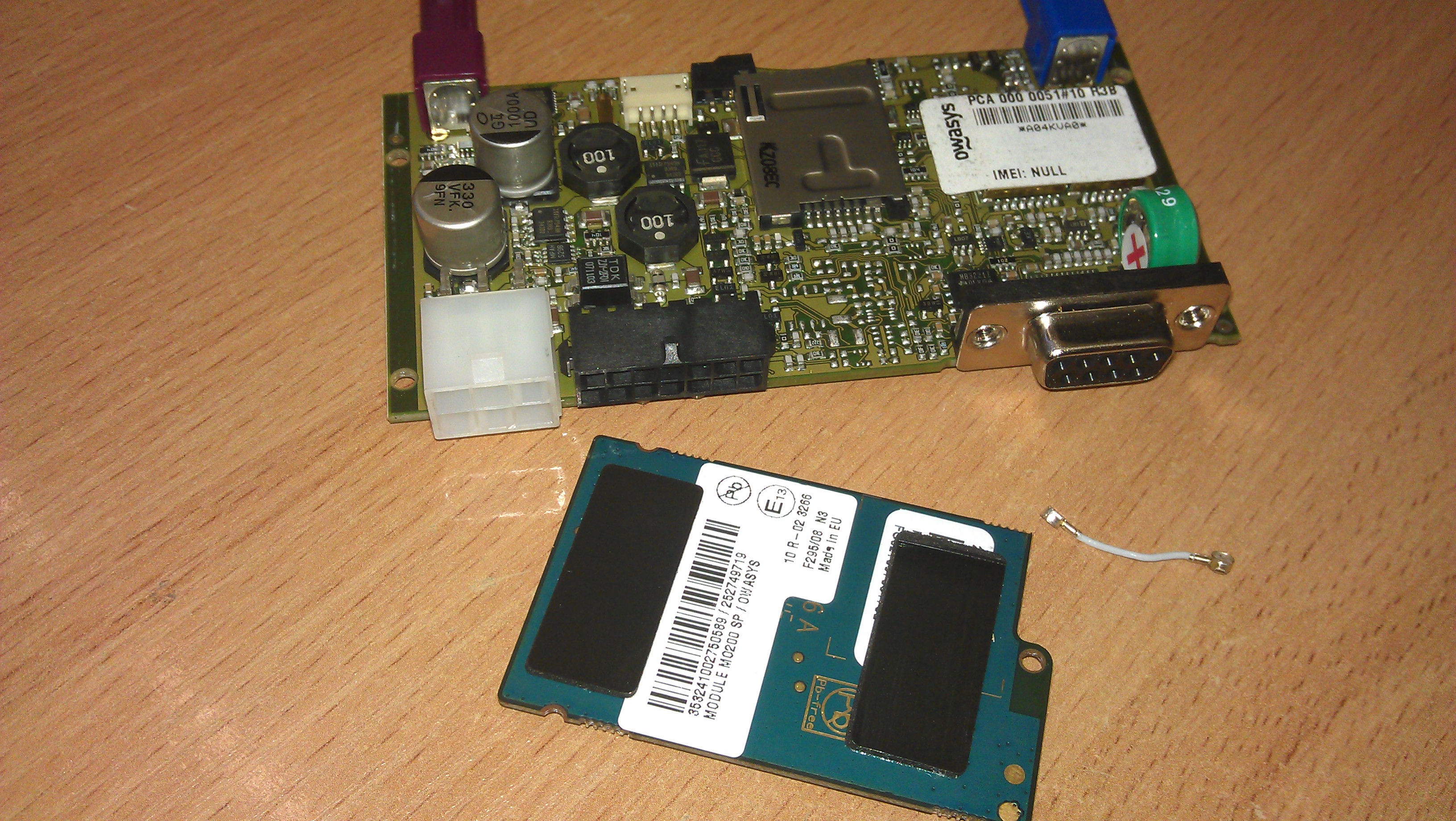

Viršutinėje pusėje dešinė dalis skirta maitinimo grandinėms, čia dar gyvena ir akselerometras ADXL320, per vidurį – SIM kortelės lizdas, dešinėje LEA-5S-0-004 GPS modulis. Dar foto matosi jau nuimtas „Sagem Communication” modulis, atsakingas už GPRS / GSM 900MHz / GSM 850MHz /DCS 1800MHz / PCS 1900MHz, SIM kortelės interfeisą, bateriją, audio ryšį (kai yra), ir kitus interfeisus. Geras žaisliukas, tiems kas norėtų jį panaudoti. Iš esmės tai yra mobilaus telefono pagrindas:
Tetrūksta šiek tiek išorinių detalių, korpuso…
