Kad lengviau būtų identifikuoti bateriją surašau visokius skaičiukus nuo korpuso:
UM09G75, Li-ion Battery, rating 11,1V, 2200 mAh, 24 Wh, 2,15 Ah, LC31SD122, B056R014-9024.

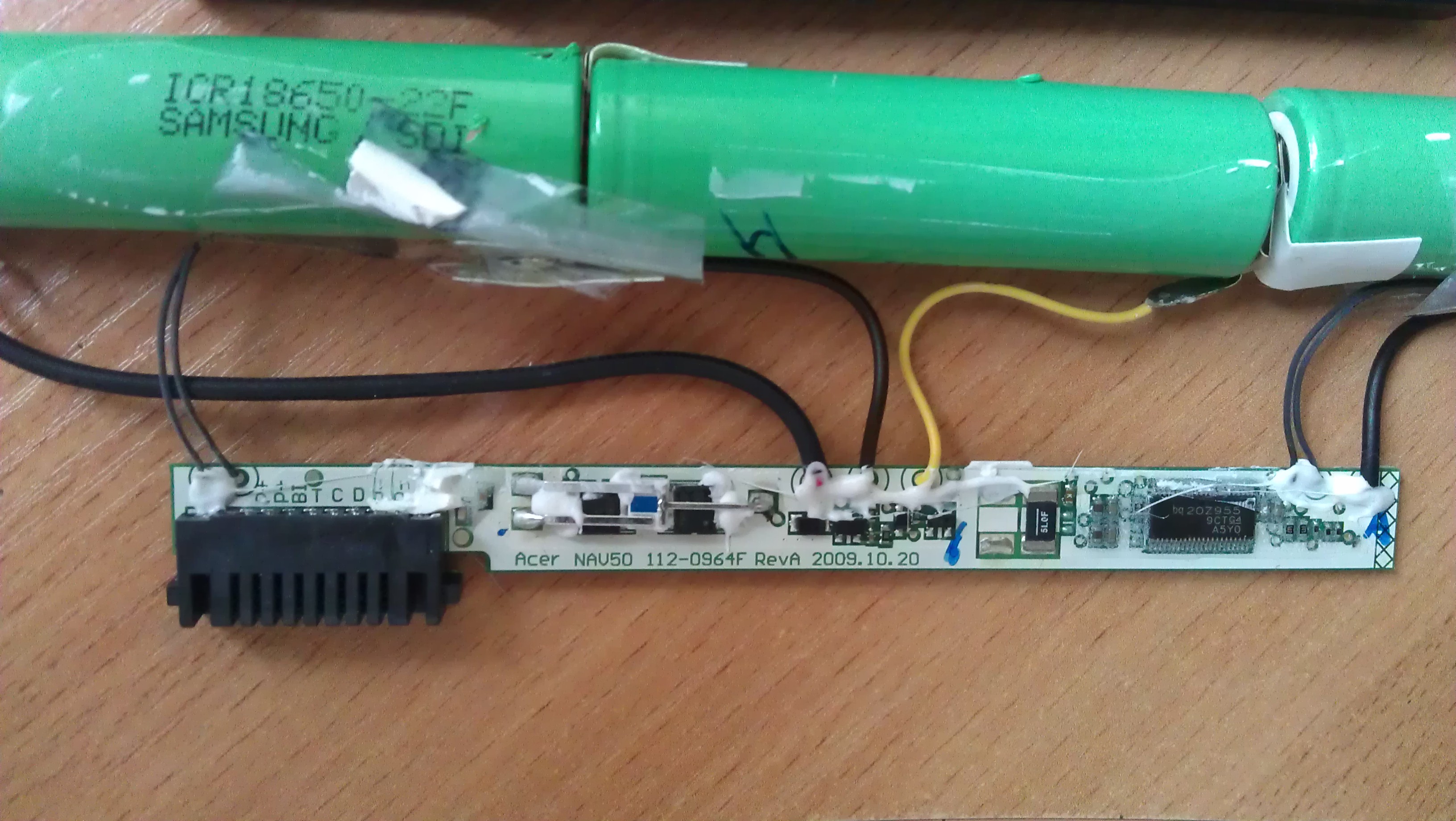

Pradžia kaip visada sunki – reikia išardyti korpusą. Bet šį kartą tas dalykas pavyko stebėtinai lengvai. Gavosi toks va vaizdelis:

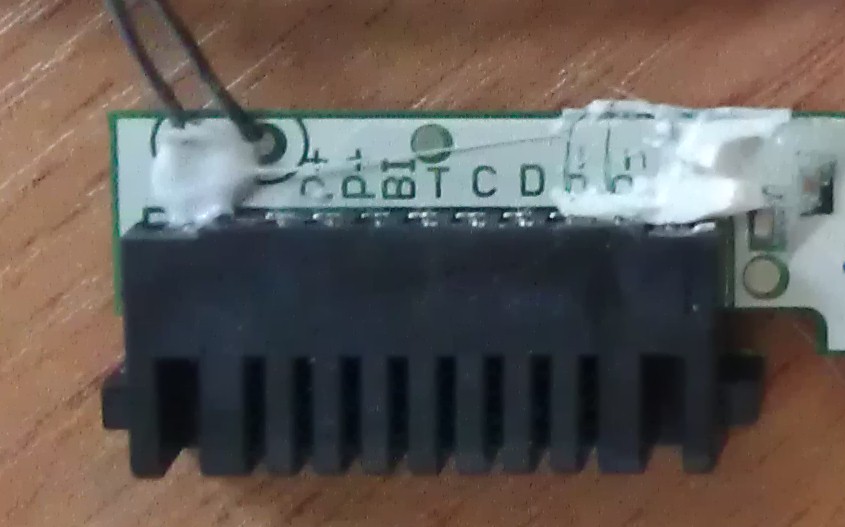

Iš čia nesunkiai atsekamas pinoutas – reikšmės surašytos ant PCB:

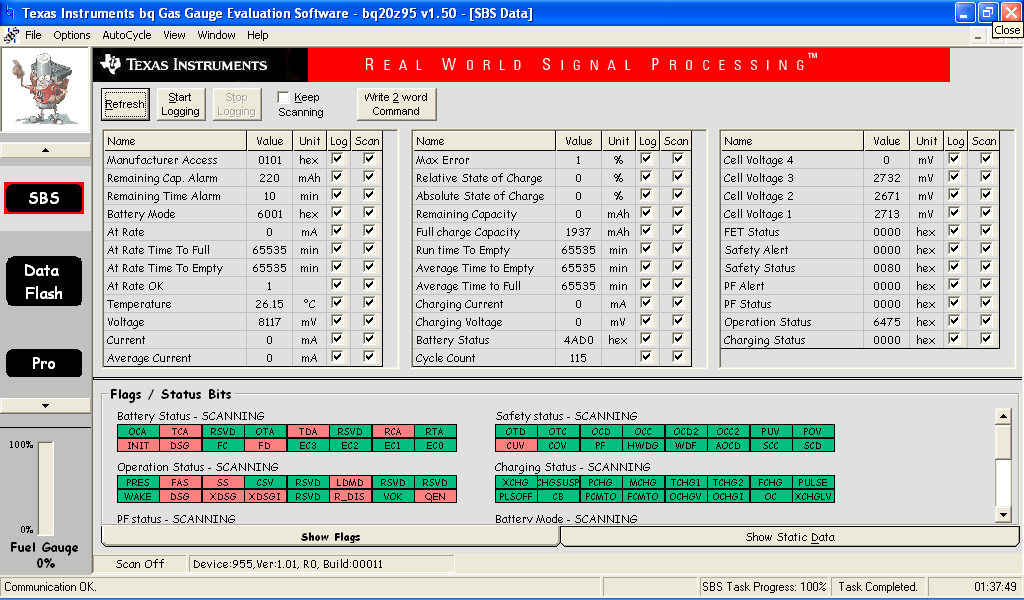

Iš kairės į dešinę – [P+] [P+] [BI] [T] [C] [D] [P-] [P-]. P plius ir minus – maitinimas krovimui arba kompiuterio veikimui, C ir D – SMBC ir SMBD, BI ir T informacijos nuskaitymui nereikalingi, T greičiausiai temperatūriniai duomenys iš kokio NTC termistoriaus. Nuskaitymui reikia prijungti išorinį maitinimo šaltinį, kadangi turiu reguliuojamą tai pašėriau 11,1V, tuomet EV2300 atitinkami kontaktai į GND, SMBC ir SMBD. Nuskaičius su TI softu matosi tokia informacija:
Kad baterija ne nauja matosi iš karto, langeliuose „Full charge capacity” (talpa jau mažesnė už nominalią 2200 mAh) ir „Cycle count” (įkrovimo ciklų skaičius 115). Beje šita mikroschema neužrakinta, galima būtų bandyti su ja pažaisti. Blogis tik kad TI programa kažkaip nesusidraugavo su šita mikroschema, nuskaityt nuskaito, bet programuot nesugeba, o softas kuris norėtų ir mokėtų – mokamas ir ne pigus.
