cTek MXTS40 remontas

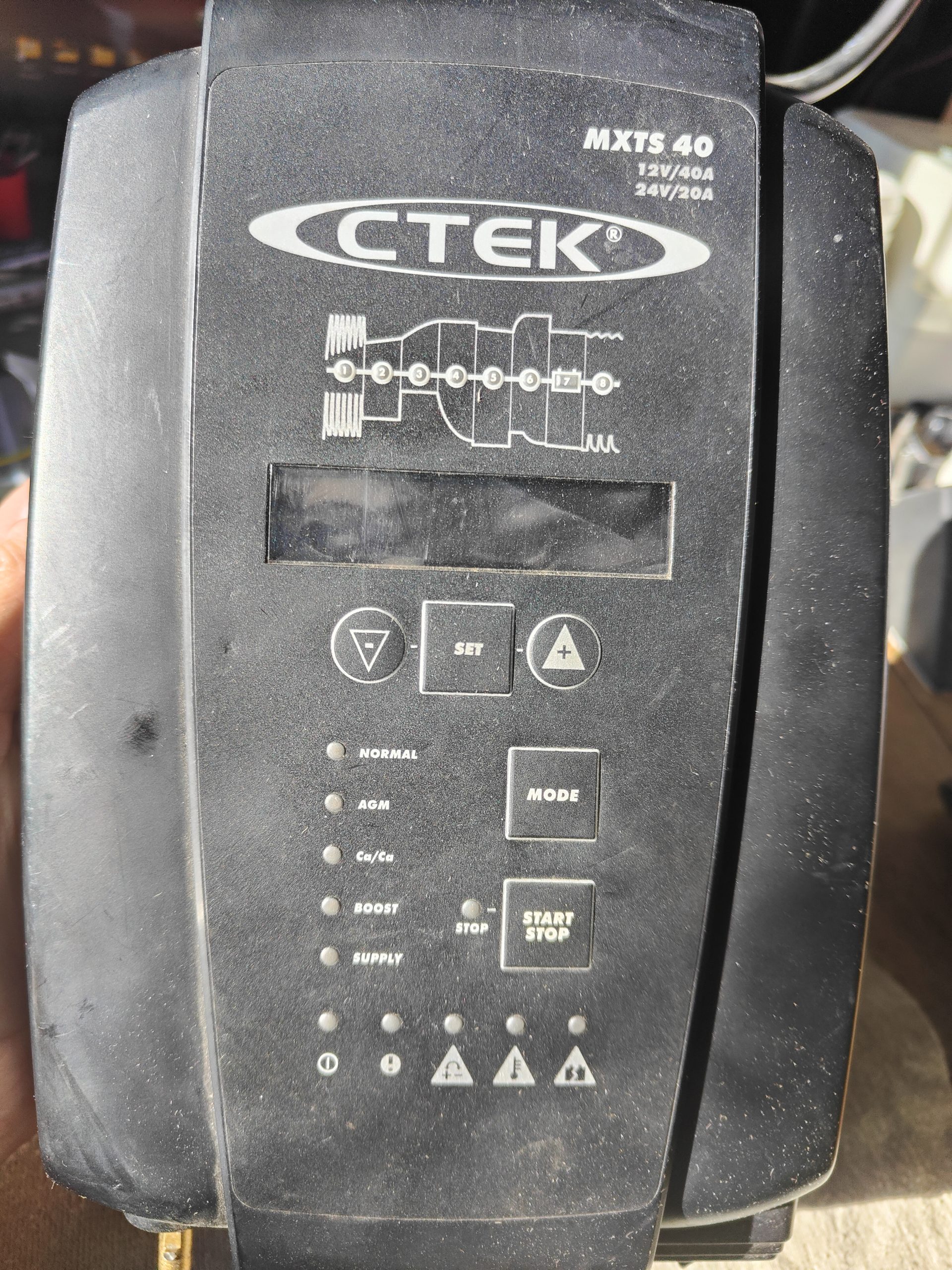

Dar vienas žmogus kreipėsi su prašymu suremontuoti cTek’ą… Šį kartą pacientas pats rimčiausias iš mano čiupinėtų – MXTS40.

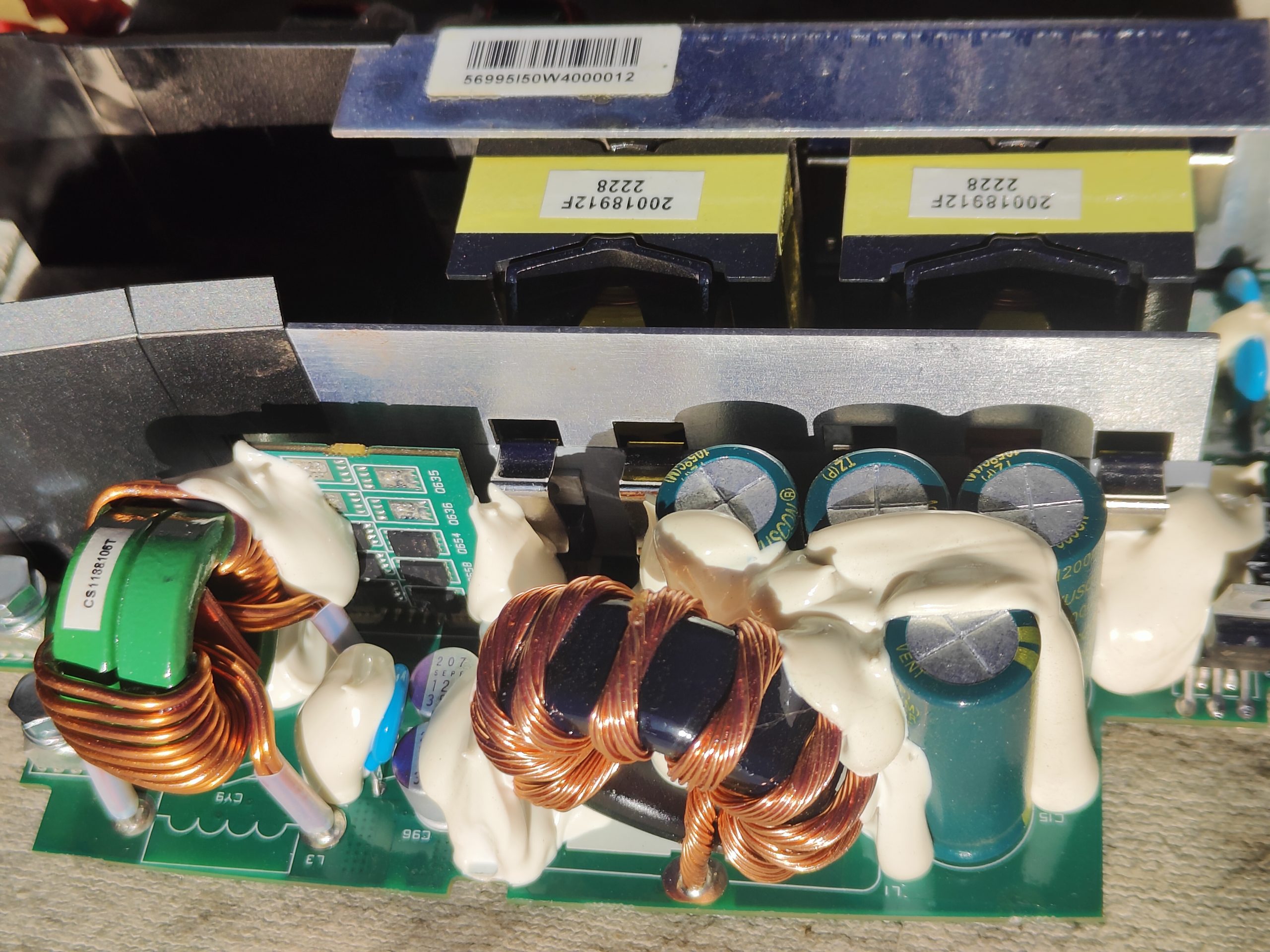

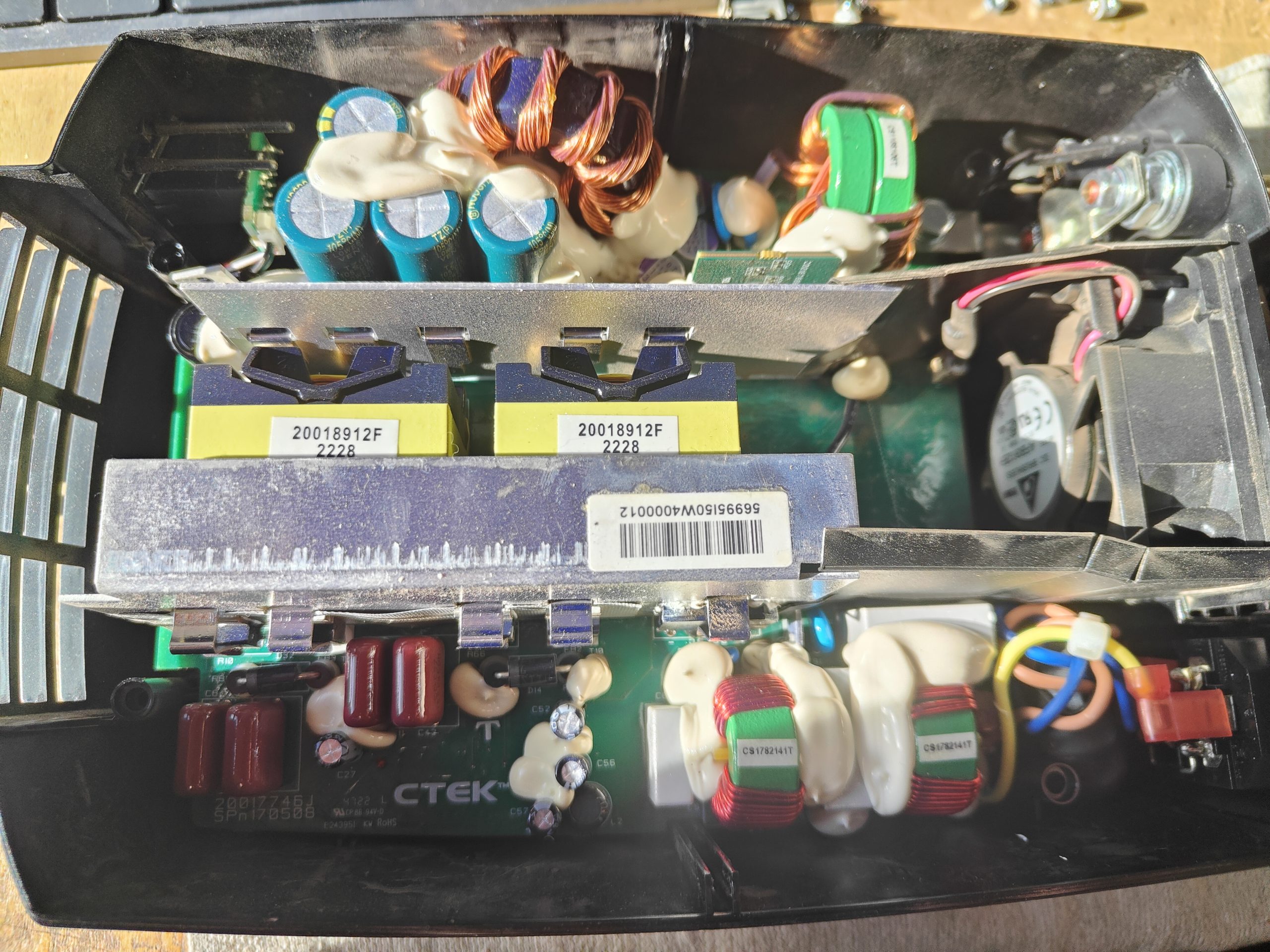

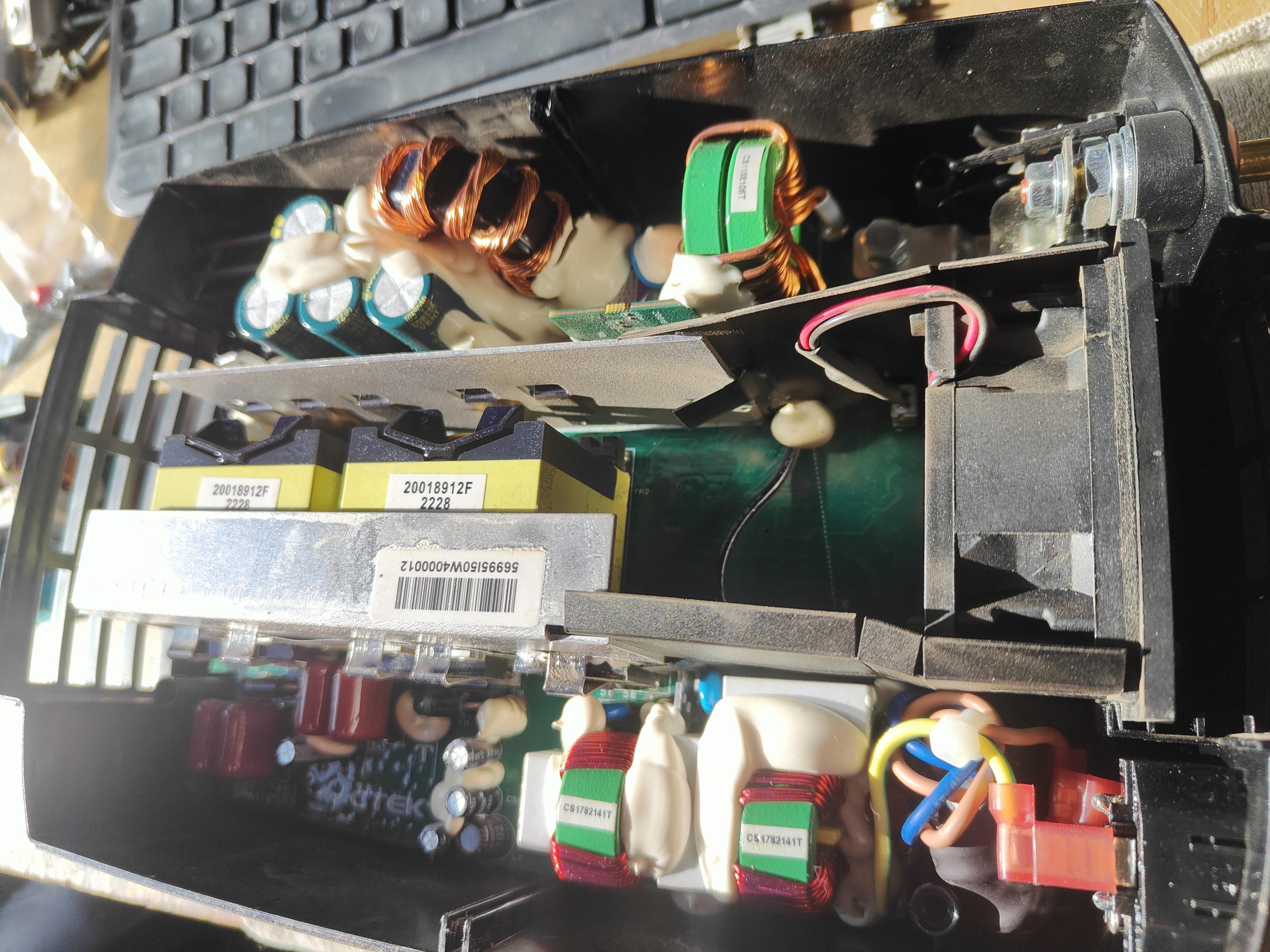

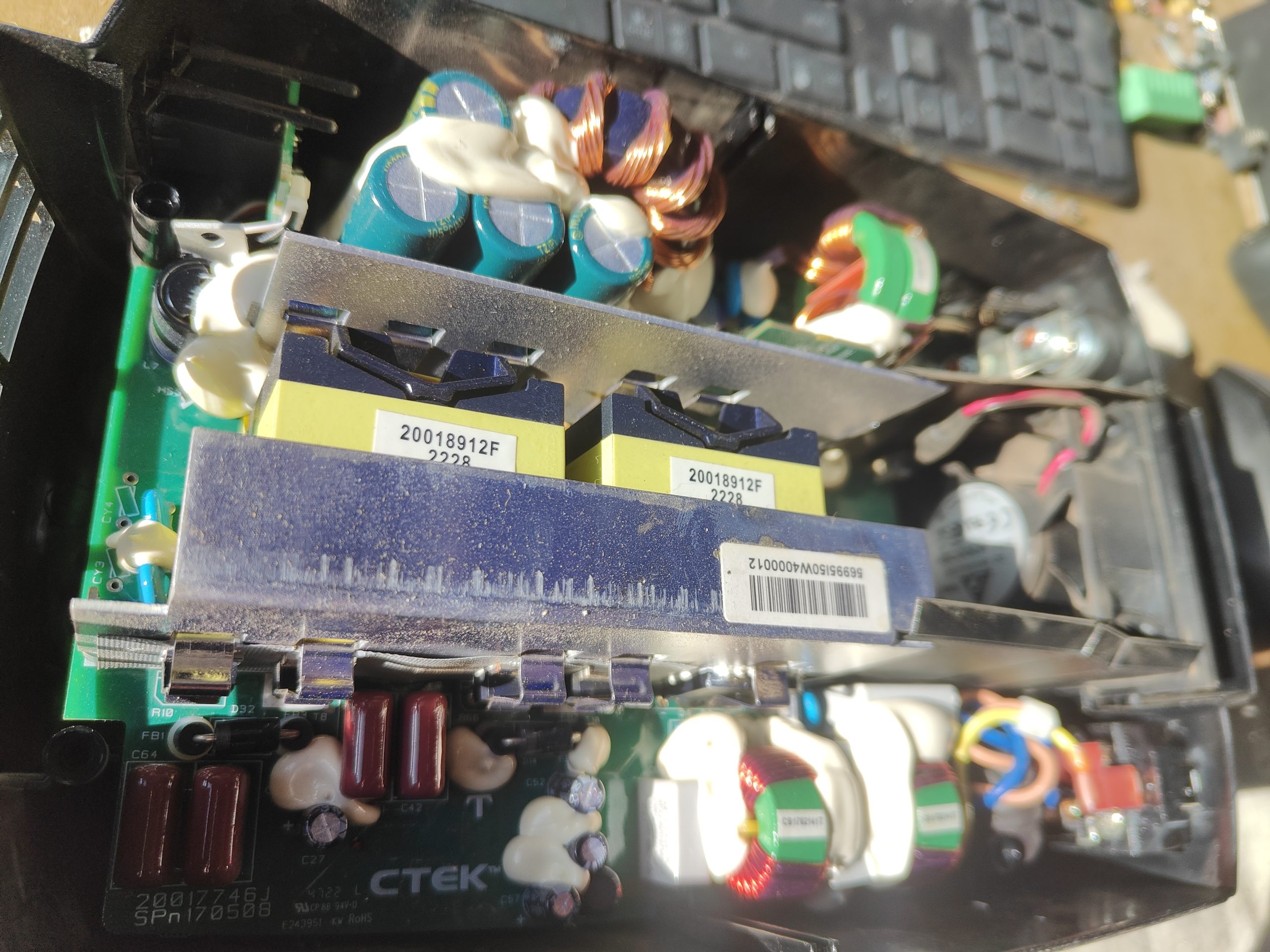

Kadangi tokio dar nečiupinėjau, bus įdomu įvertinti prabangesnio cTek kokybę. Ardymas nesudėtingas, tai ardau ir jungiu pažiūrėti ar sprogs. Prieš jungiant šiek tiek vidaus vaizdų.

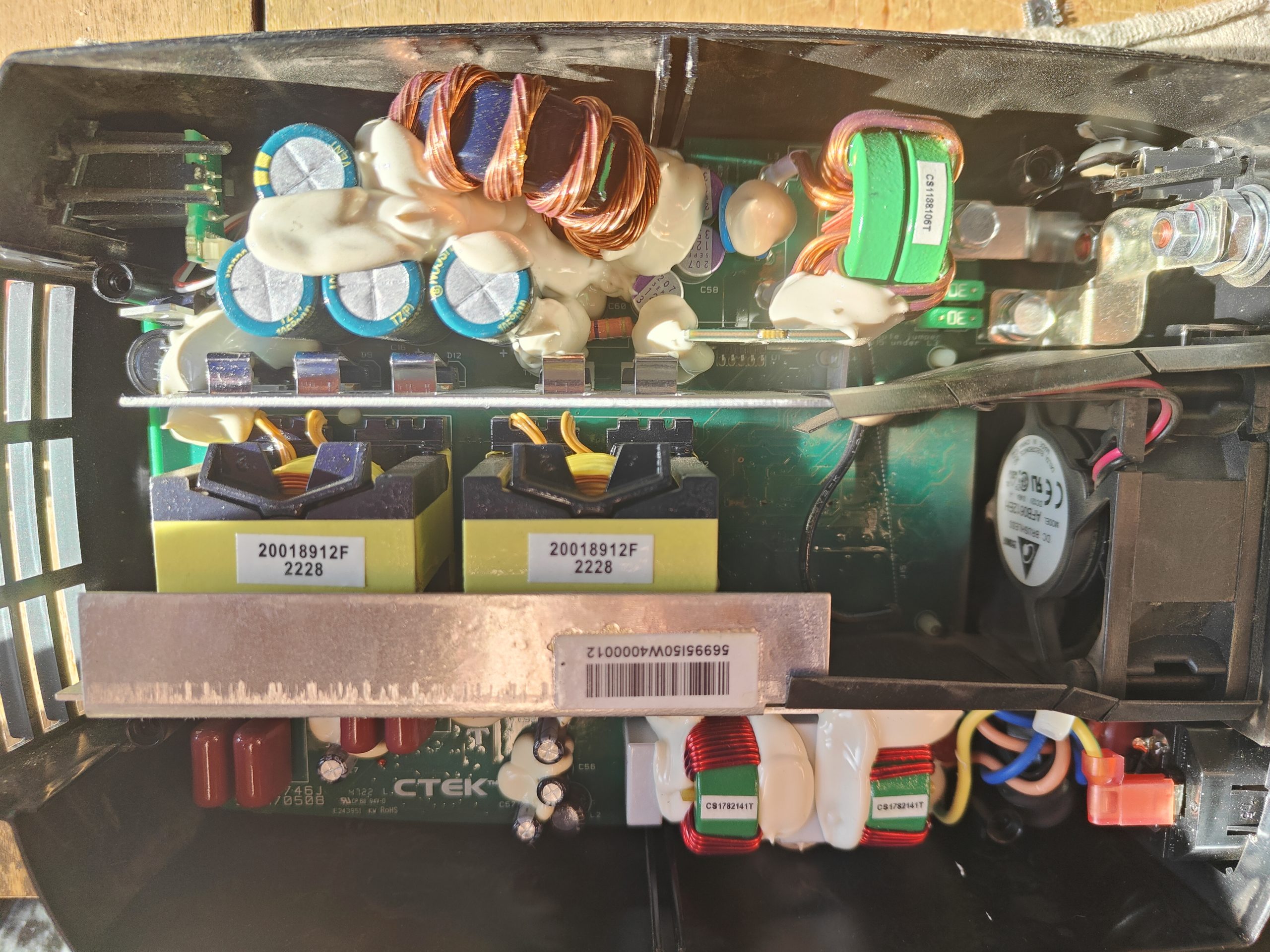

Viskas pridulkėję, reiks prapūsti oru. Bet kokio nors didelio sprogimo žymių nesimato. Kad būtų lengviau dirbti, teks išmontuoti schemą iš korpuso.

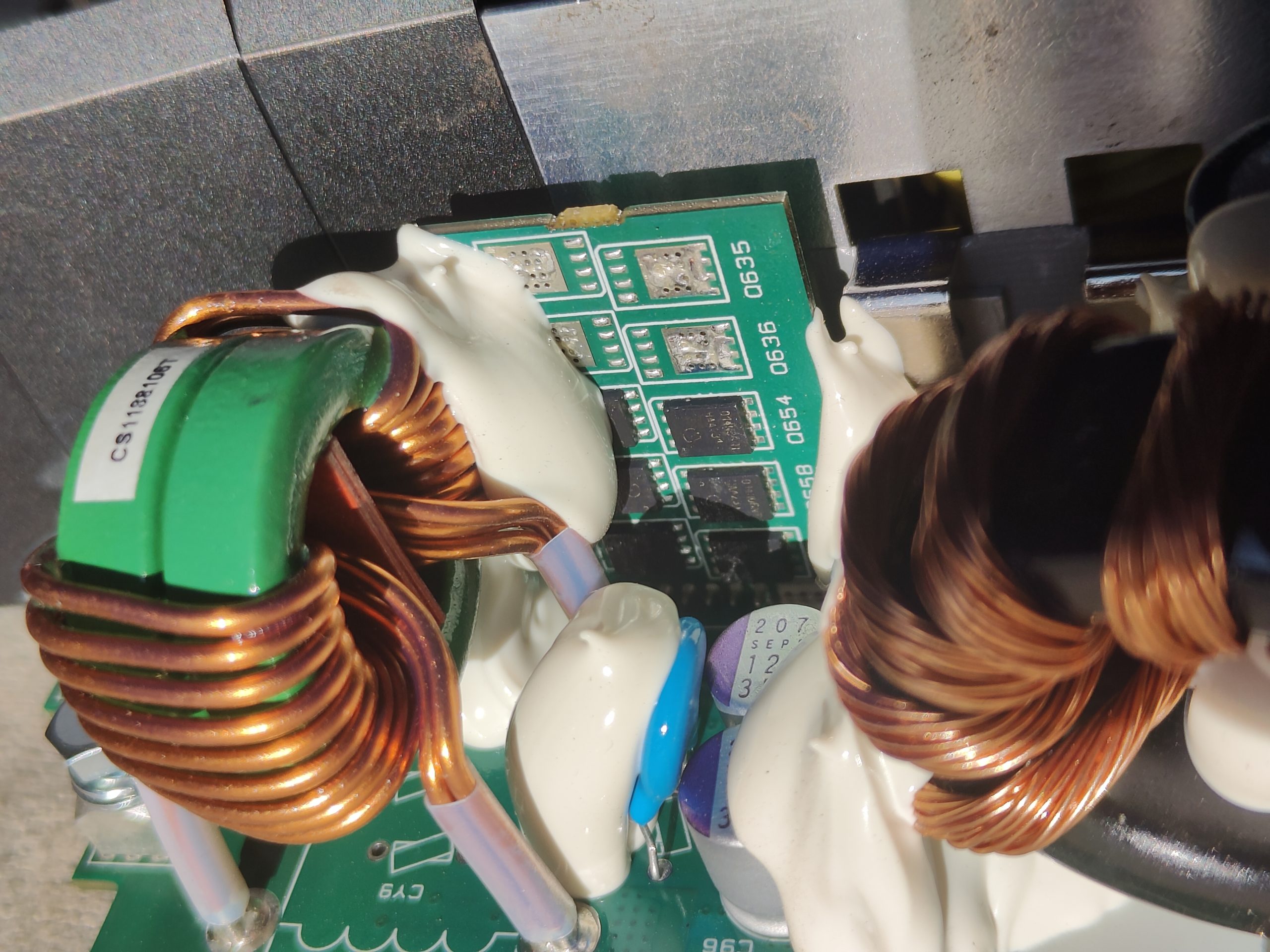

Štai, išėjimo valdymo tranzistoriai, pasirodo SMD ir sumontuoti ant atskiros plokštės. Jie geri, tai neišeis prisikabinti.

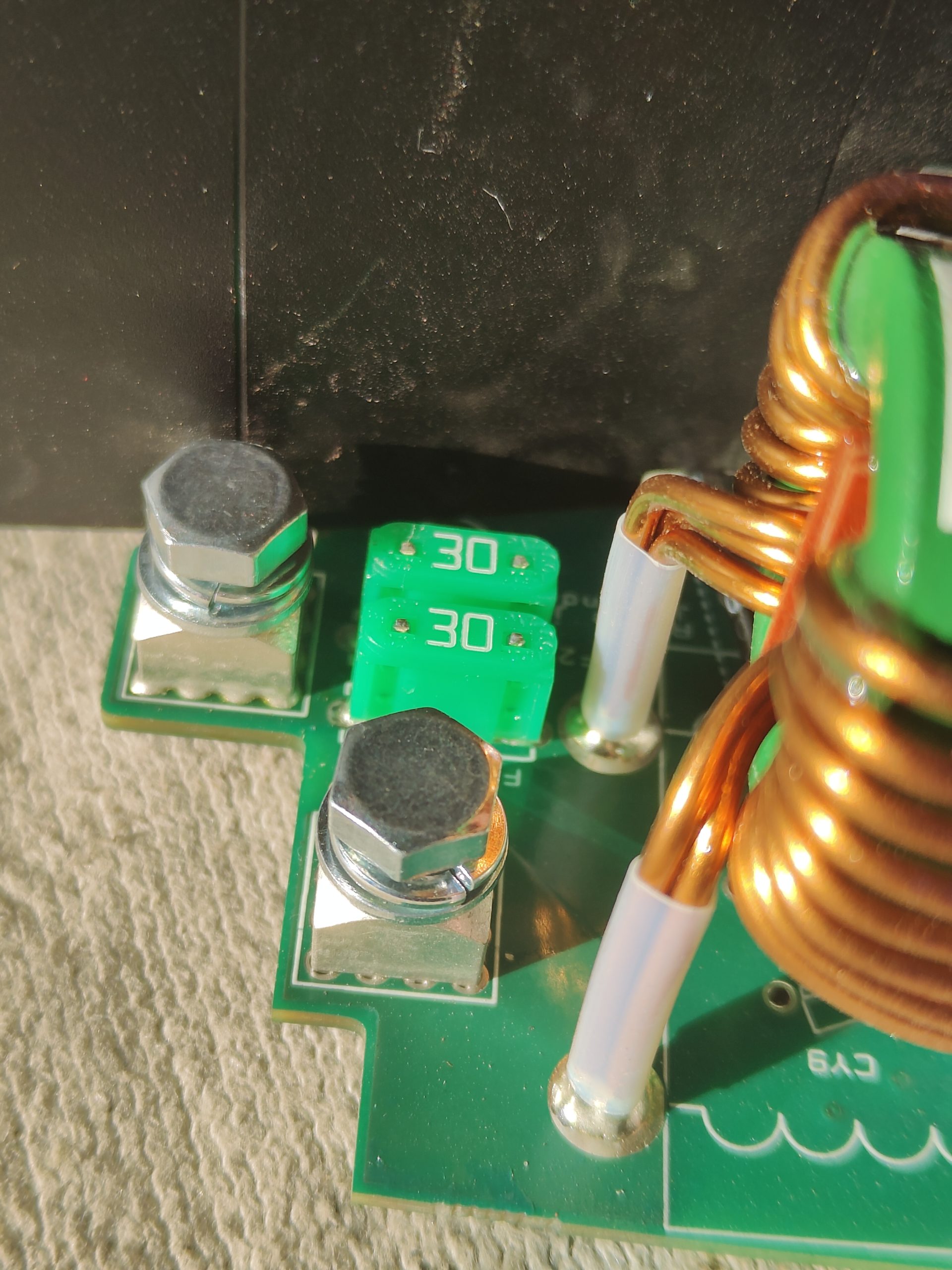

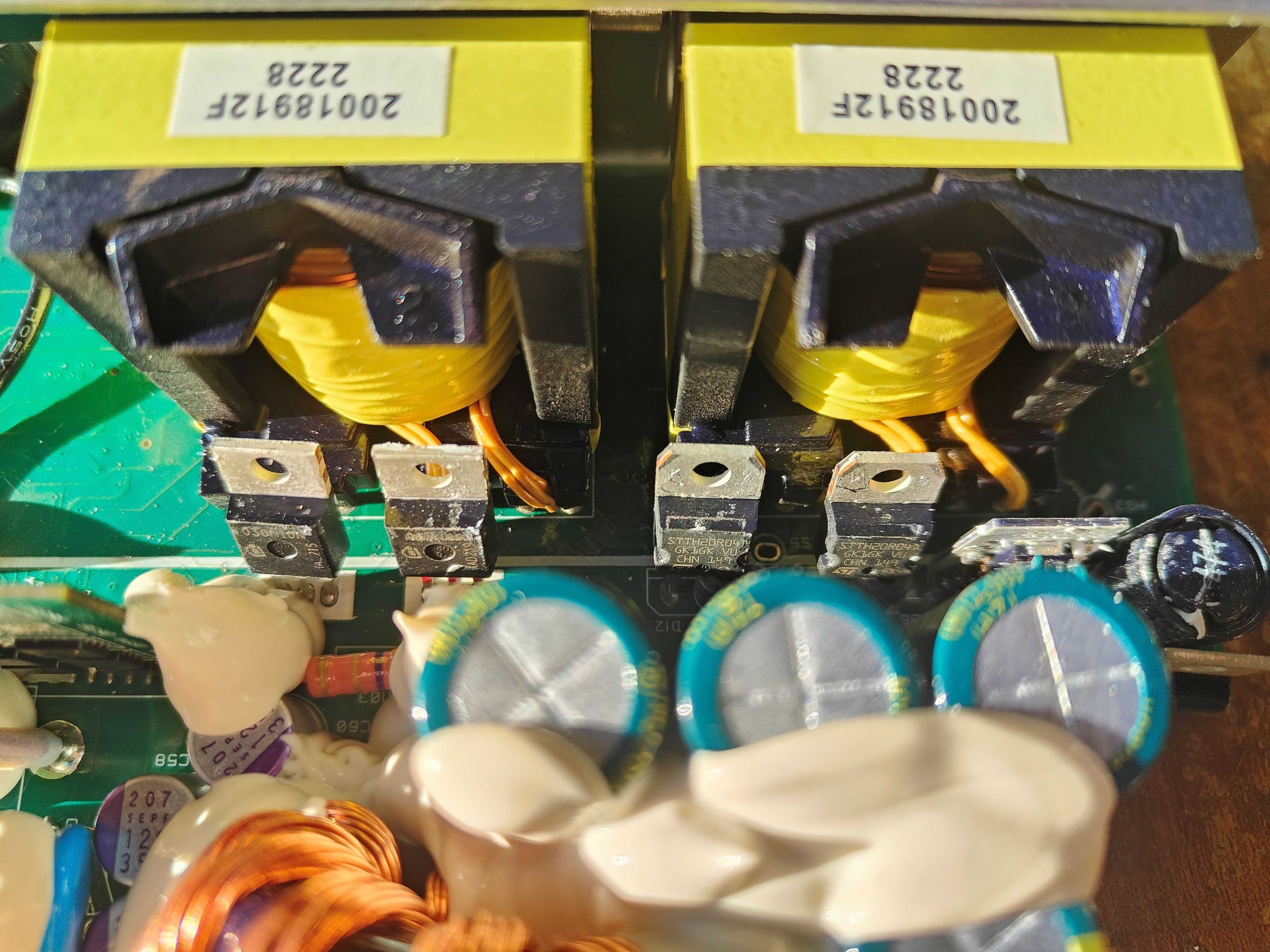

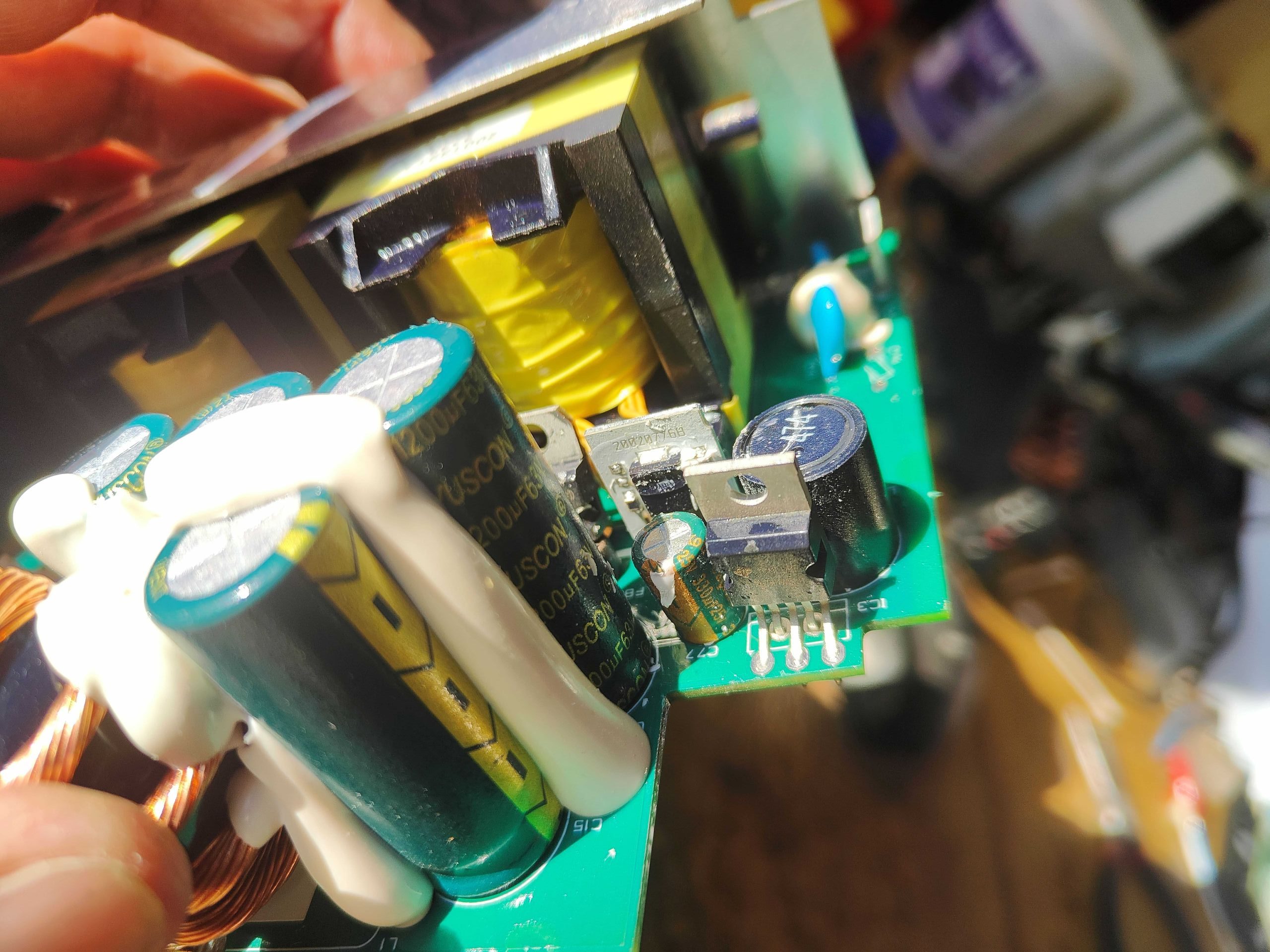

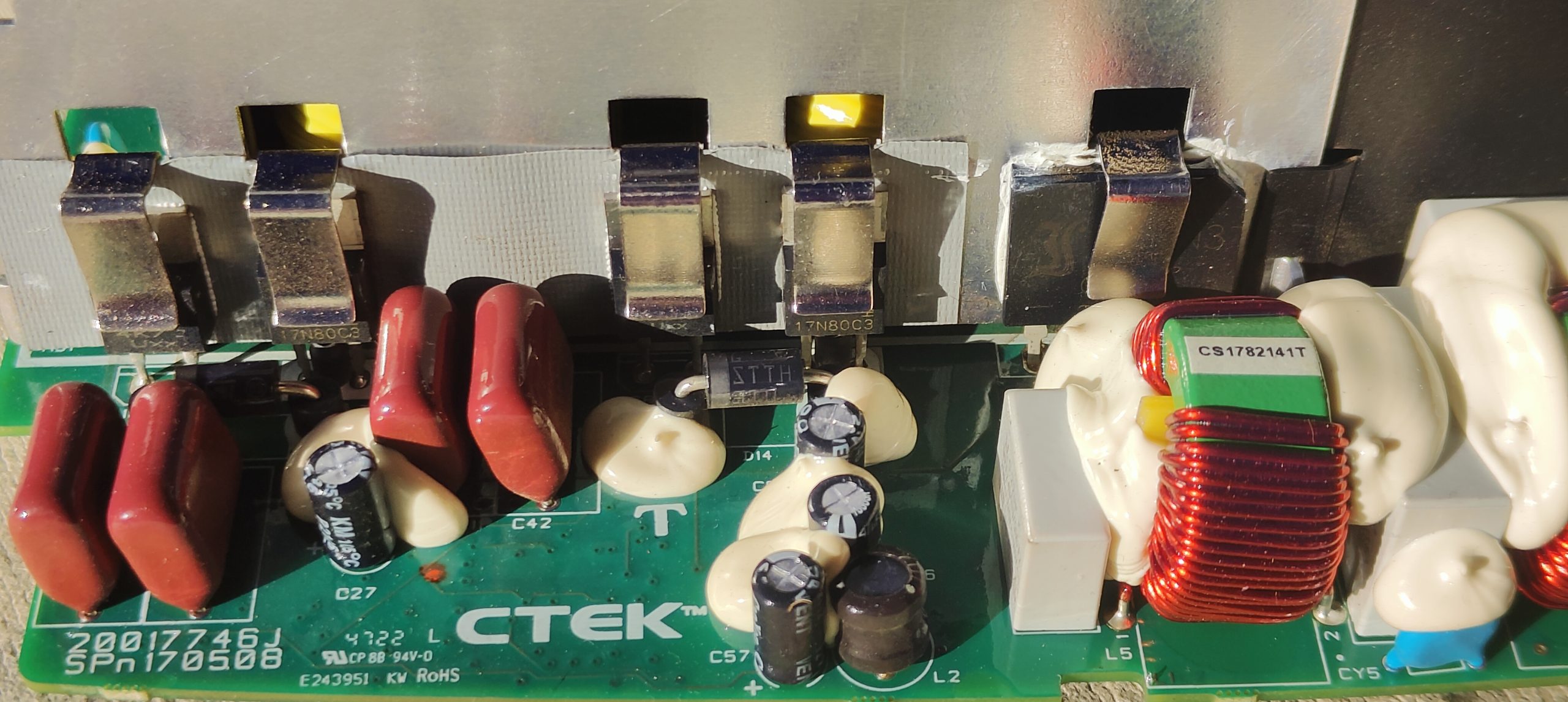

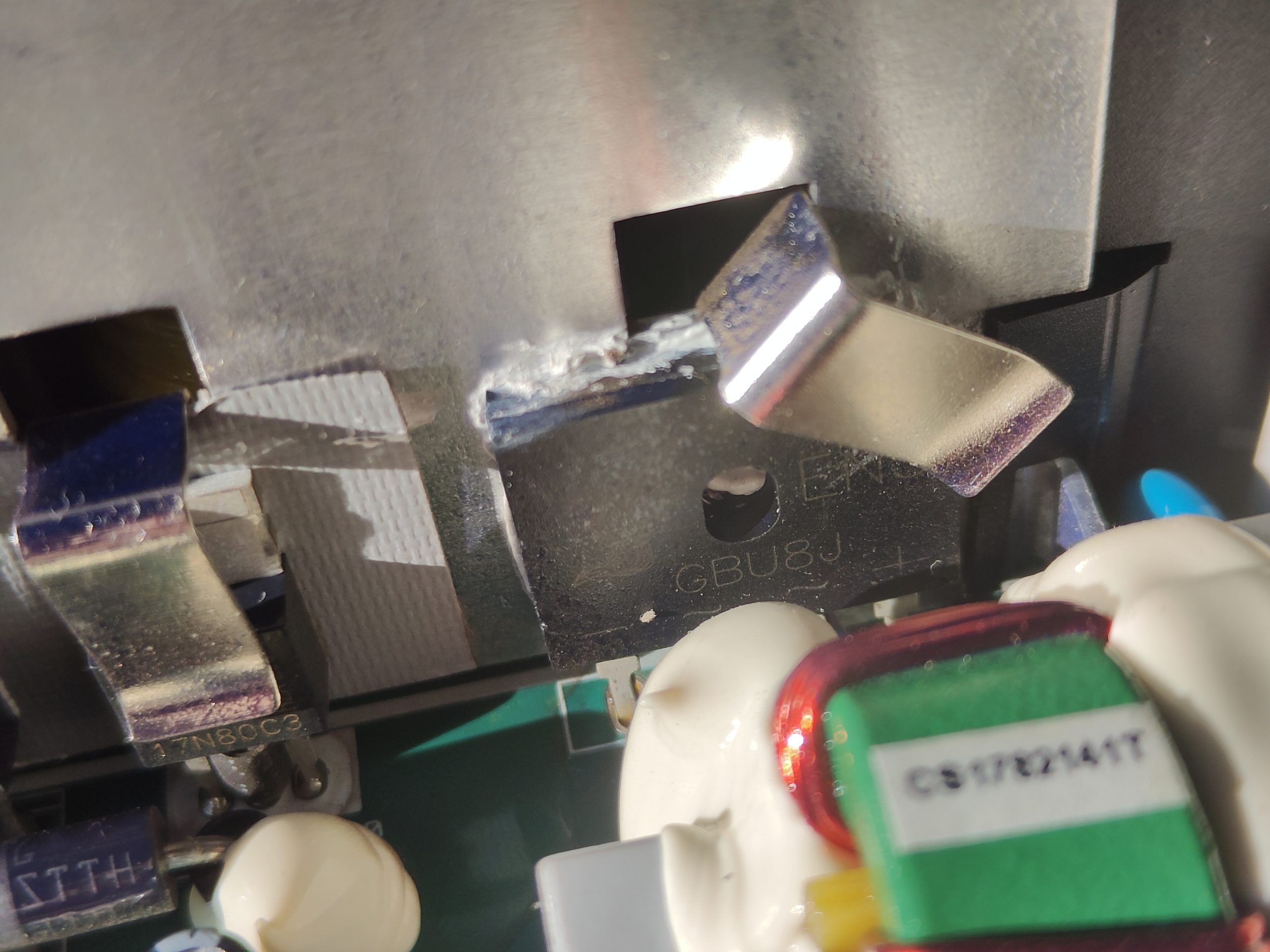

Va, kas mane stebina pas cTek’us – šiaip nominalas 40 A, o saugikliai visada dedami su labai didele atsarga, čia du po 30 A, sujungti lygiagrečiai, tai viso 60 A. Turbūt dėl tokios didelės atsargos pirmiau ir sudega elektronika, o paskui saugikliai. Galvoju, apkrova gi ne induktyvinė, nebus ten srovės šuolių x10 nuo vardinės… Šiek tiek jėginės elektronikos, tranzistoriai, tiltelis.

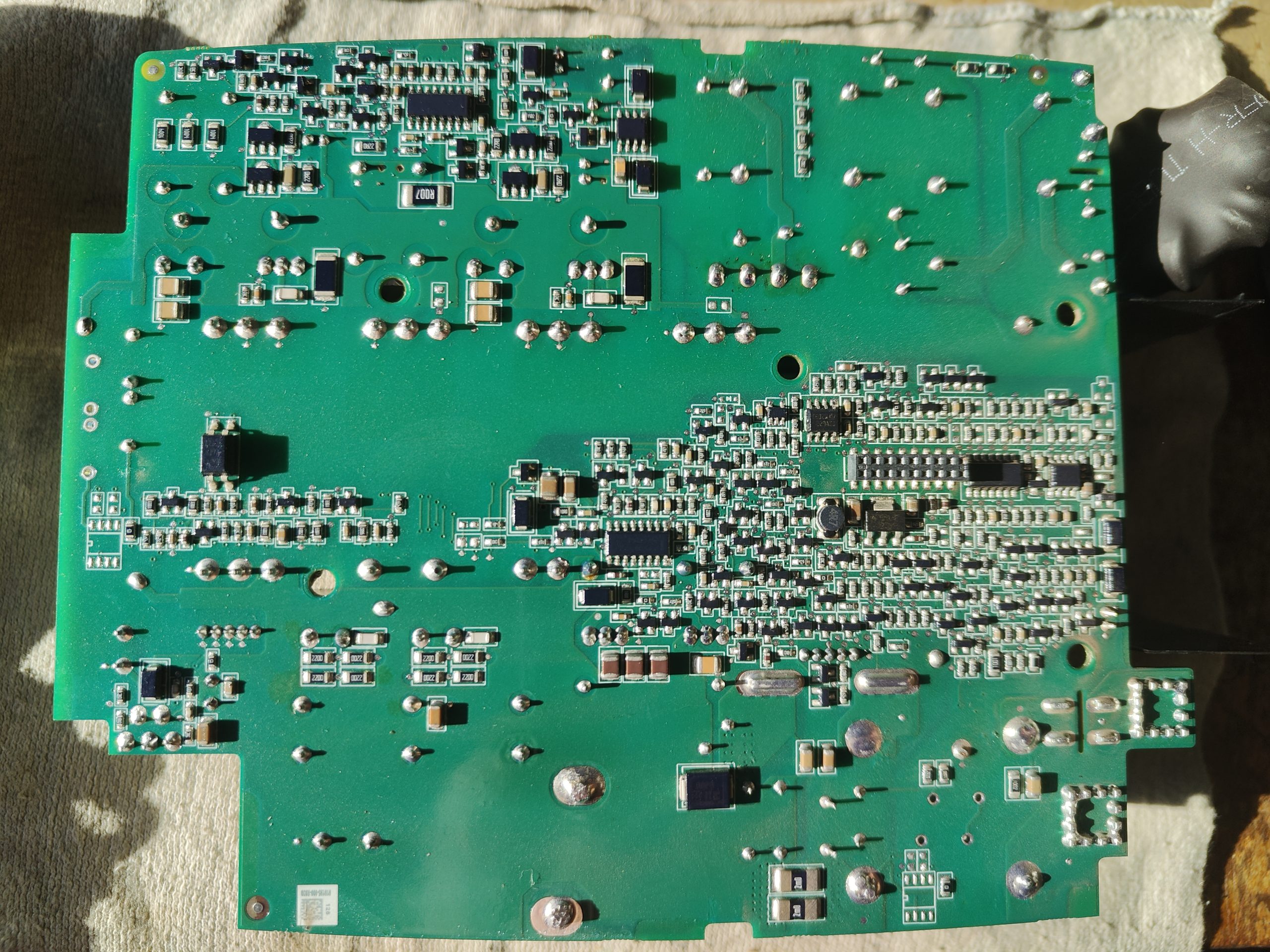

Kitoje pusėje daug SMD komponentų.

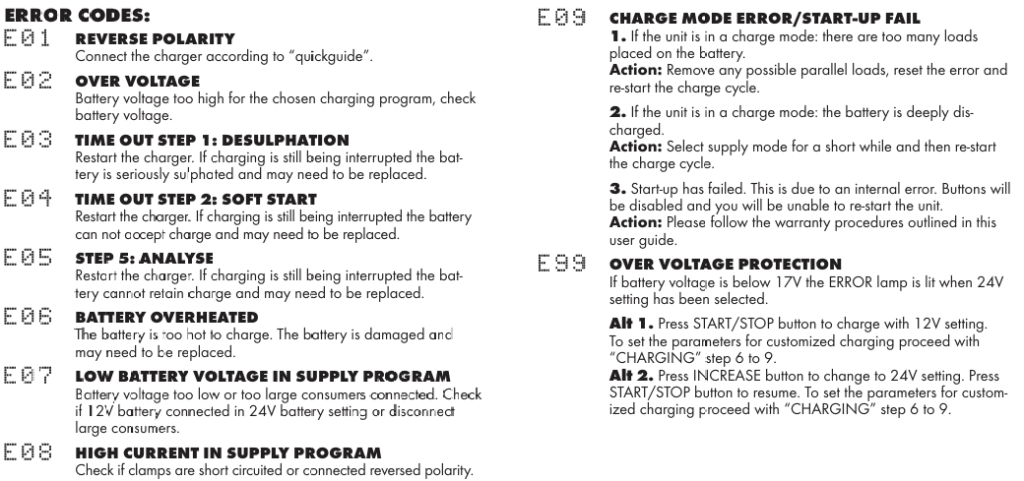

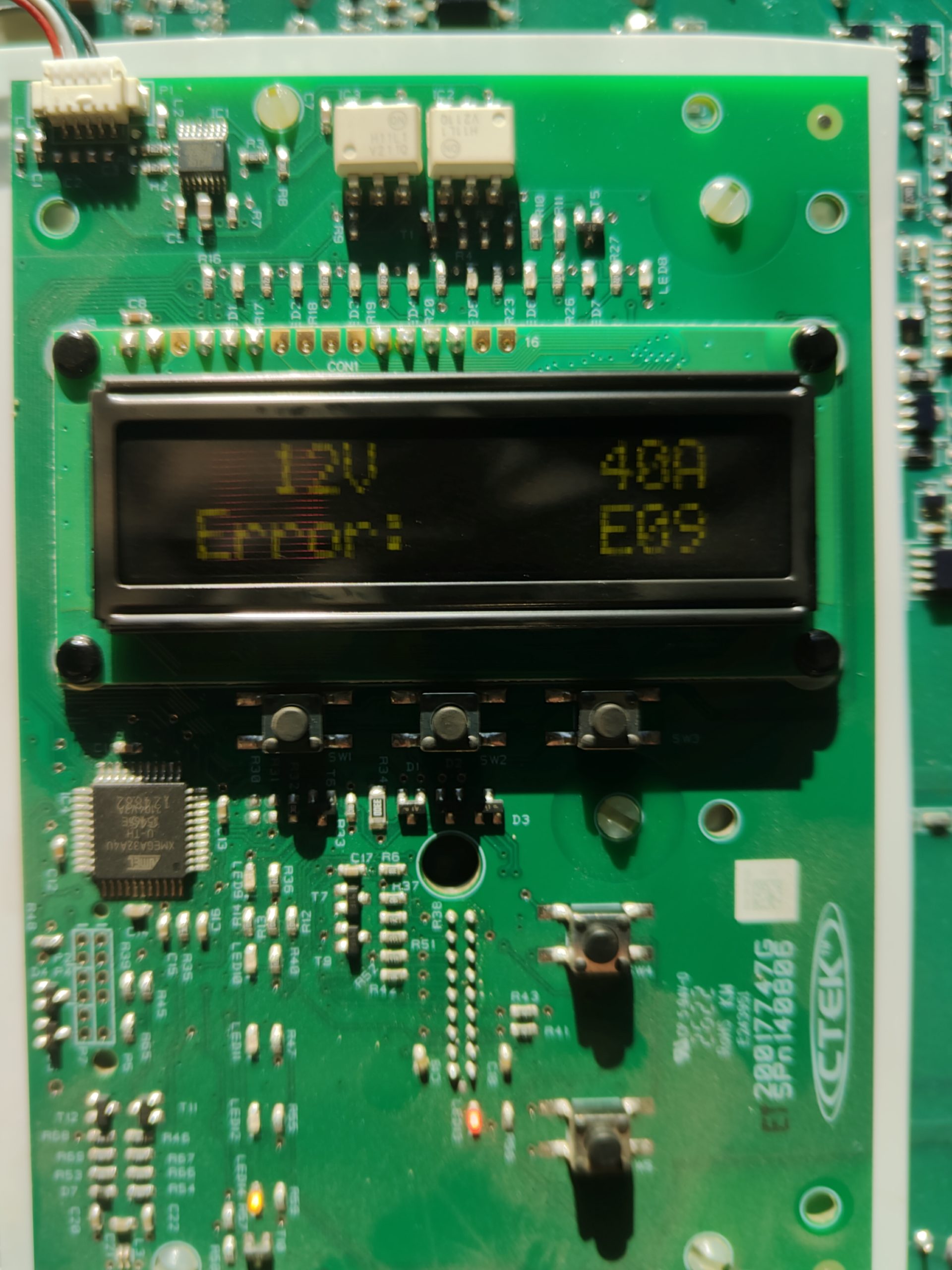

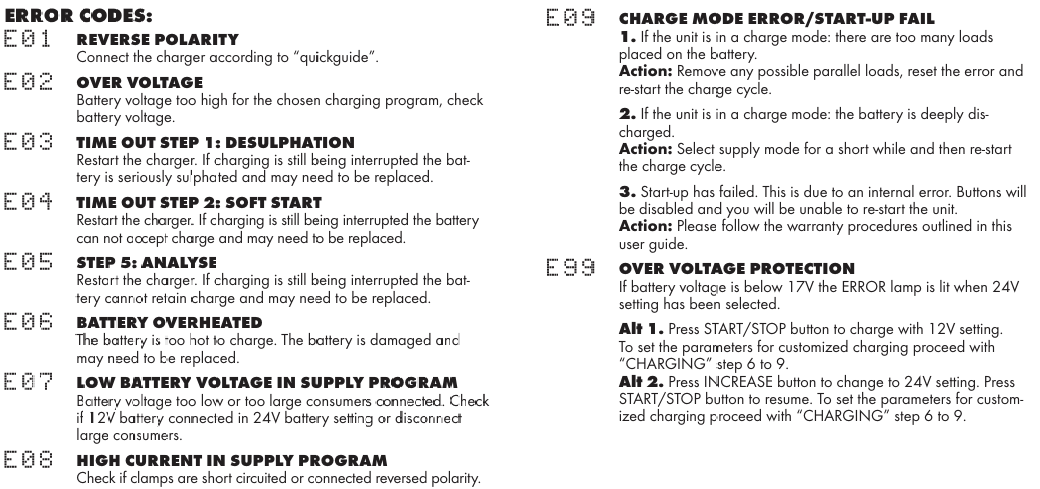

Įjungus kroviklį displėjus rodo E09 klaidą, tik vat cTek’o instrukcija nelabai informatyvi:

Iš siūlomų veiksmų prie tokios klaidos – kreiptis pagal garantinę procedūrą. O ką, jeigu aparatas jau nebegarantinis ? Teks remontuoti .

Čia nuimta displėjaus plokštė, jos jungtis dešinėje, per vidurį. Ok, tikrinam visus puslaidininkius, blogus išmontuojam. Kad prieiti teko nusimontuoti ir radiatorius.

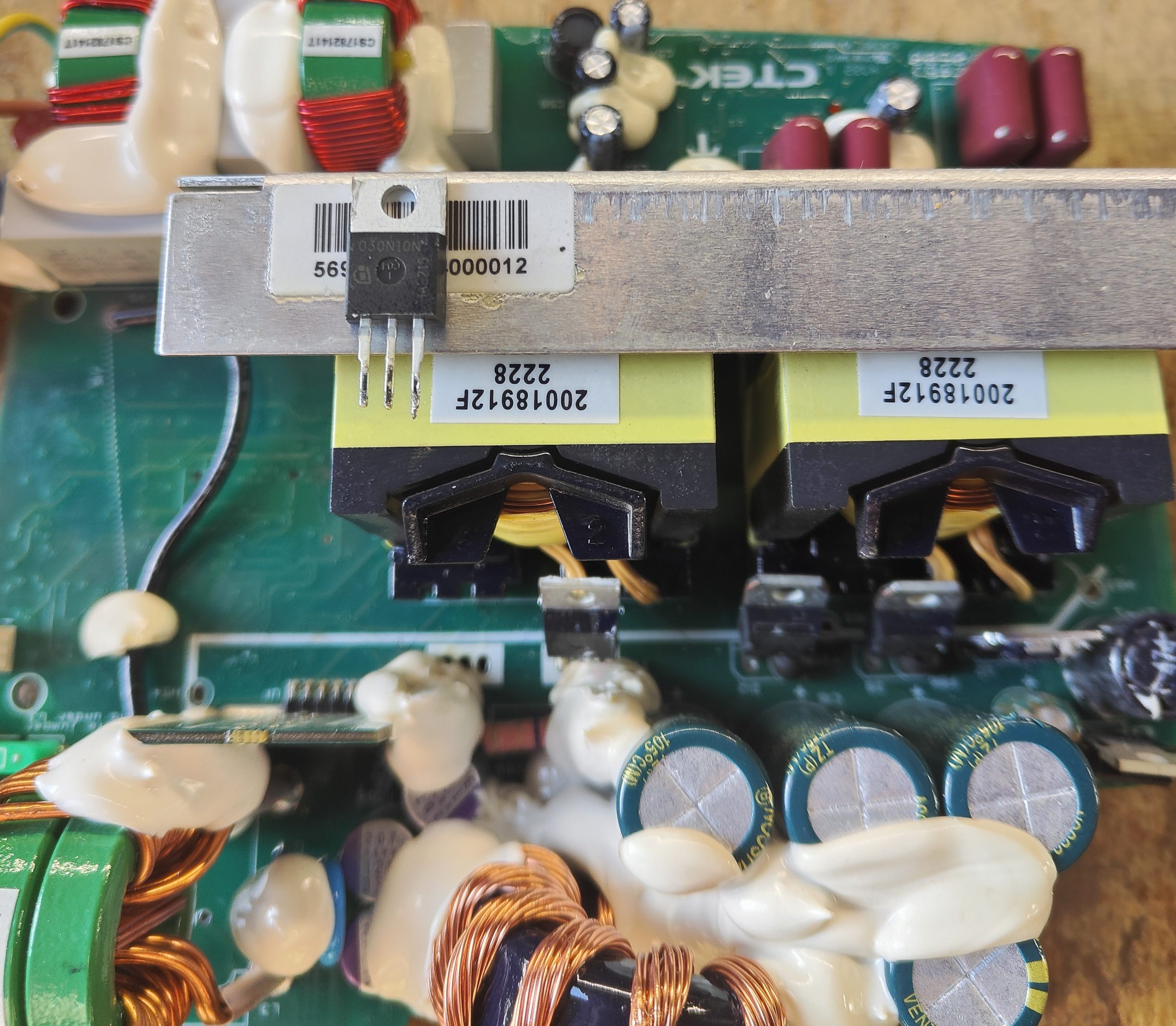

Pirmoje nuotraukoje SMD mikroschema prilipdyta prie aliuminio pado su takeliais, o padas aušinasi remdamasis į radiatorių. Įdomus sprendimas… Antrame paveikslėlyje tranzistoriai ir trečiame pirmasis iš miruolių.

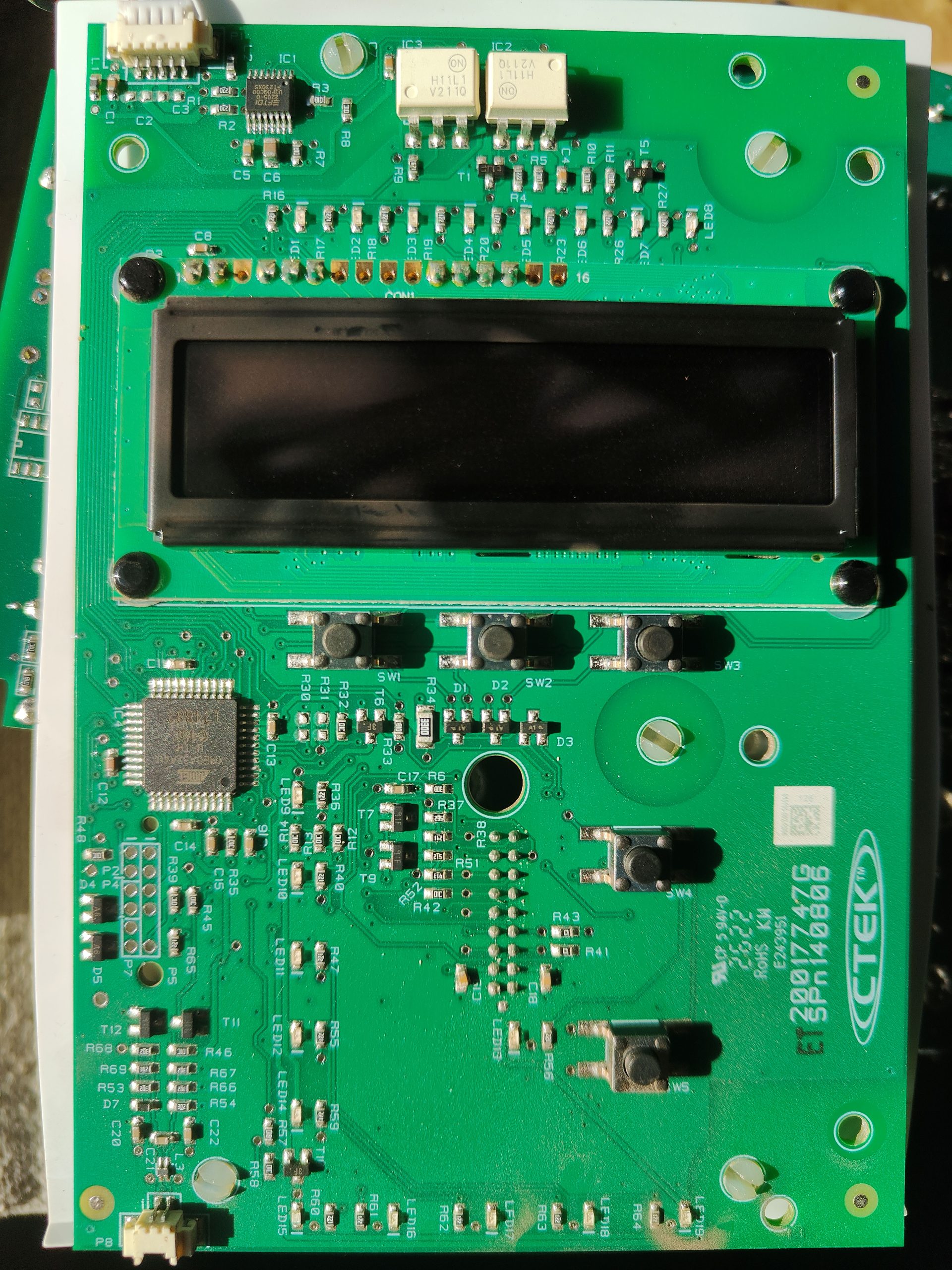

Displėjaus PCB su AtMega valdikliu ir tuo pačiu E09 klaida. Bet pakeitus visus pasprogusius tranzistorius ir kai ką iš smulkmės – kroviklis atsigavo, klaidos nebeliko.

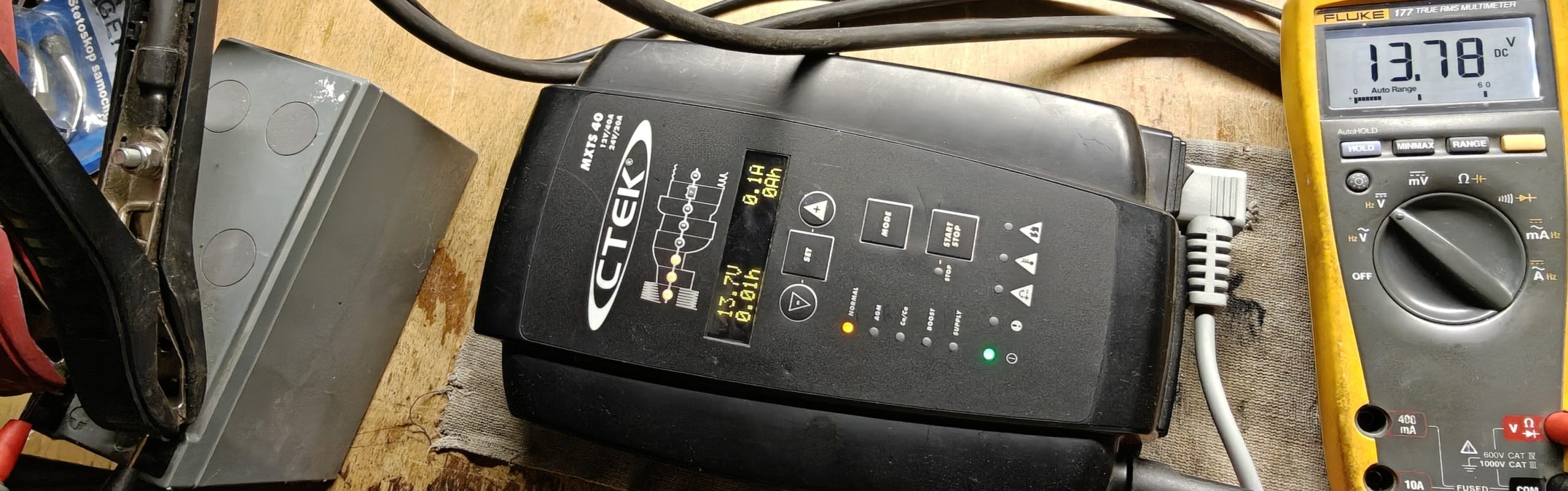

Pabandžiau krauti akumuliatorių – veikia. To jam ir linkiu, veikti ilgai ir laimingai .
