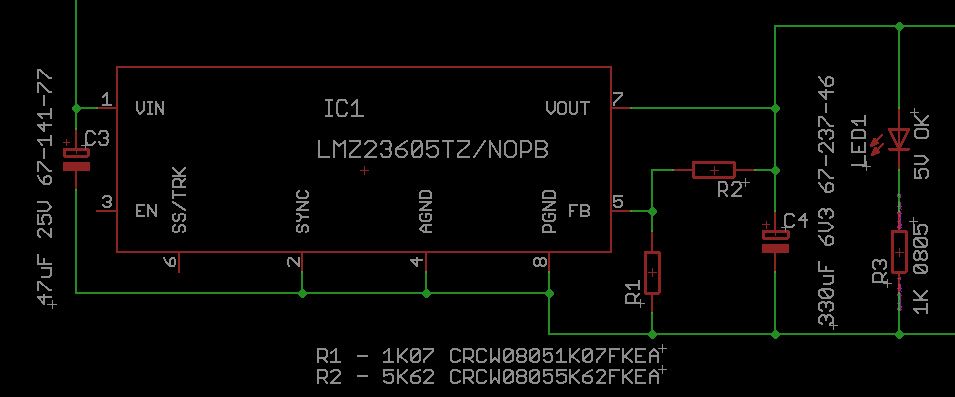

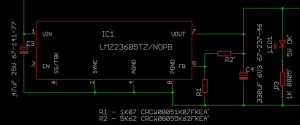

Paskutiniu metu visi projektukai naudoja 5V įtampą, taigi, prisireikė gero, patikimo ir patogaus DC-DC konverterio. Perskaičiau kalną literatūros, išvarvinau akis benaršydamas Internete ir išsirinkau vieną super mikroschemą – LMZ23605 iš Texas Instruments. Jungiu paprastai, net nepanaudodamas visų galimybių (pvz., softstart’o).
Trumpai – LMZ23605 SIMPLE SWITCHER® modulis skirtas DC-DC konversijai, sugebantis patiekti net 5A srovę! Korpusas labai patogus, suprojektuotas taip, kad kuo geriau atiduotų šilumą į PCB. Maitinimas – nuo 6V iki 36V, o išėjimo įtampą galima mažinti net iki 0,8V, ir tam tereikia 2 išorinių rezistorių ir trijų kondensatorių. Ir visa tai duoda 92% efektyvumą. Pilnas funkcijų sąrašas:
Integrated Shielded Inductor
Simple PCB Layout
Frequency Synchronization Input (650 kHz to 950 kHz)
Flexible Start-up Sequencing Using External Soft-Start, Tracking and Precision Enable
Protection Against Inrush Currents and Faults such as Input UVLO and Output Short Circuit
Junction Temperature Range –40°C to +125°C
Single Exposed Pad and Standard Pinout for Easy Mounting and Manufacturing
Fast Transient Response for Powering FPGAs and ASICs
Fully Enabled for WEBENCH® Power Designer
Pin Compatible With LMZ22005/LMZ23603/LMZ22003
Performance Benefits
High Efficiency Reduces System Heat Generation
Tested to EN55022 Class B(1)
See SNVA473 and Layout for Informationon Device Under Test.
Vin = 24 V Vo = 3.3 V Io = 5 A
Low Component Count, only 5 External Components
Low Output Voltage Ripple
Uses PCB as Heat Sink, no Airflow Required
Electrical Specifications
30-W Maximum Total Output Power
Up to 5-A Output Current
Input Voltage Range 6 V to 36 V
Output Voltage Range 0.8 V to 6 V
Efficiency up to 92%
Jeigu prietaisiukas nebus naudojamas prie didesnės kaip 20V įtampos – tuomet galima naudoti LMZ22005, o jeigu užtenka 3A srovės – LMZ23603. Visų jų kontaktai vienodi, taigi, jie laisvai gali vienas kitą pakeisti, nekeičiant pagamintos PCB.
