Žengiu į naują, bet jau gerai išnagrinėtą sritį – video kortų remontą. Nauja – nes tik dabar tuo užsiėmiau, o išnagrinėtą – nes teorines žiniai gan ilgai gilinau ir tobulinau. Šį kartą remontas paprastas, reikia tik kruopštumo – pažeidimai mechaniniai, sakė „transportavimo metu”.

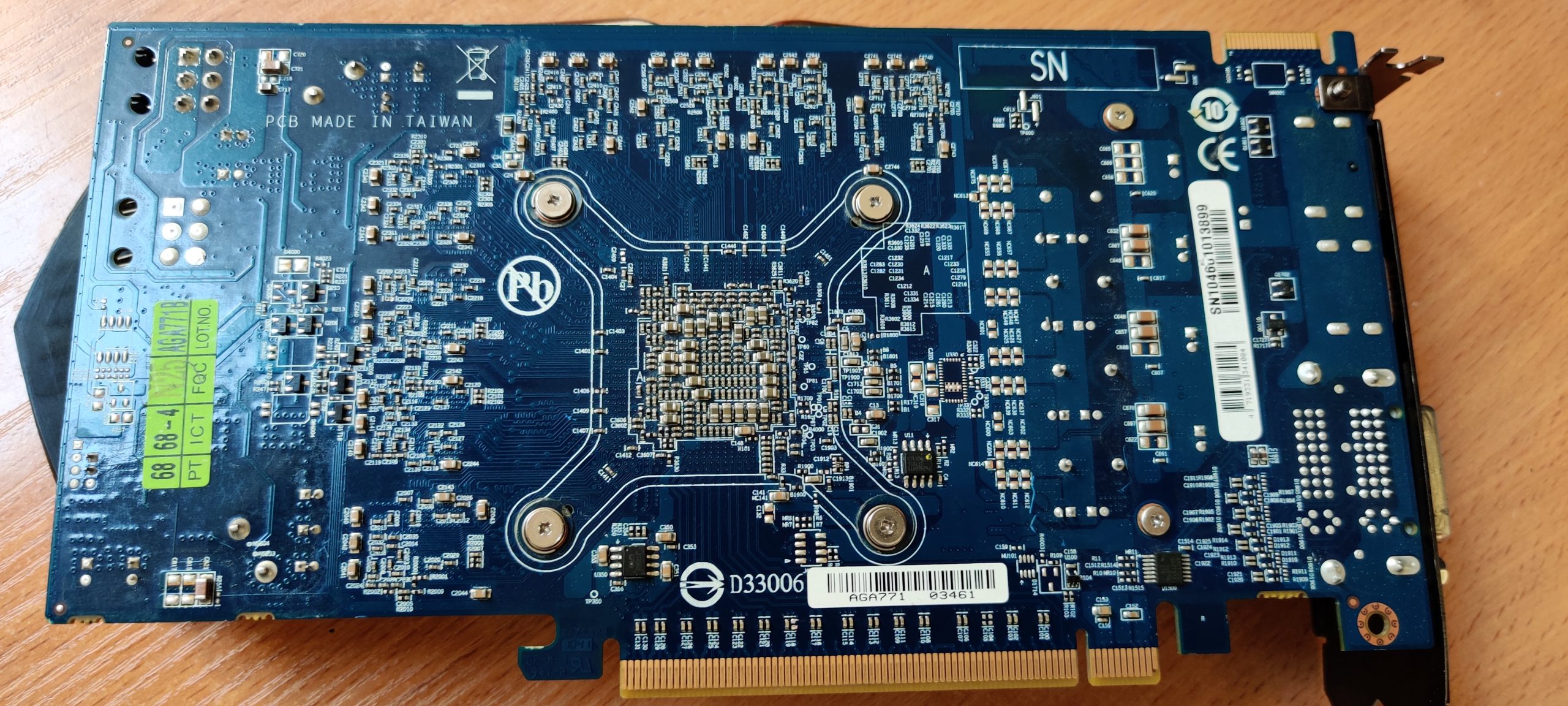

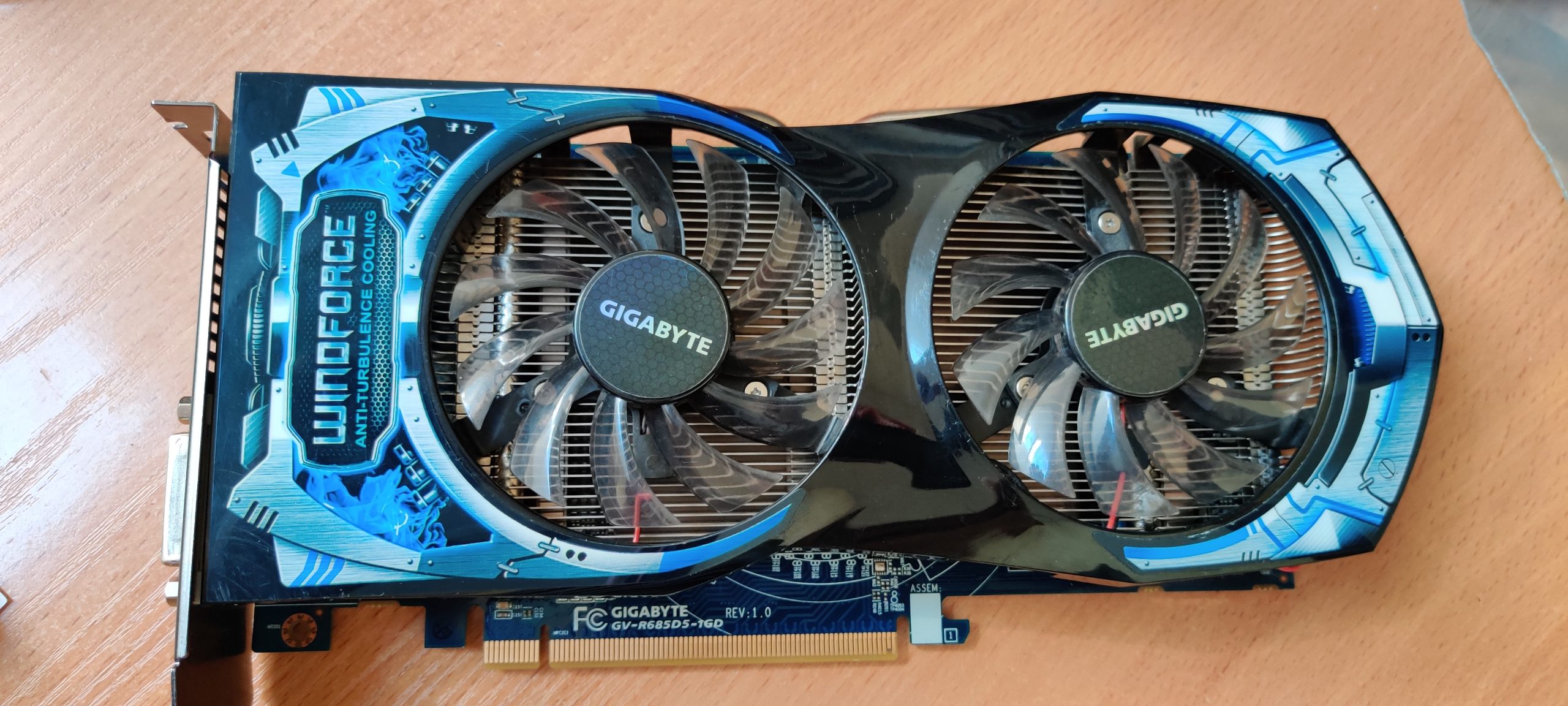

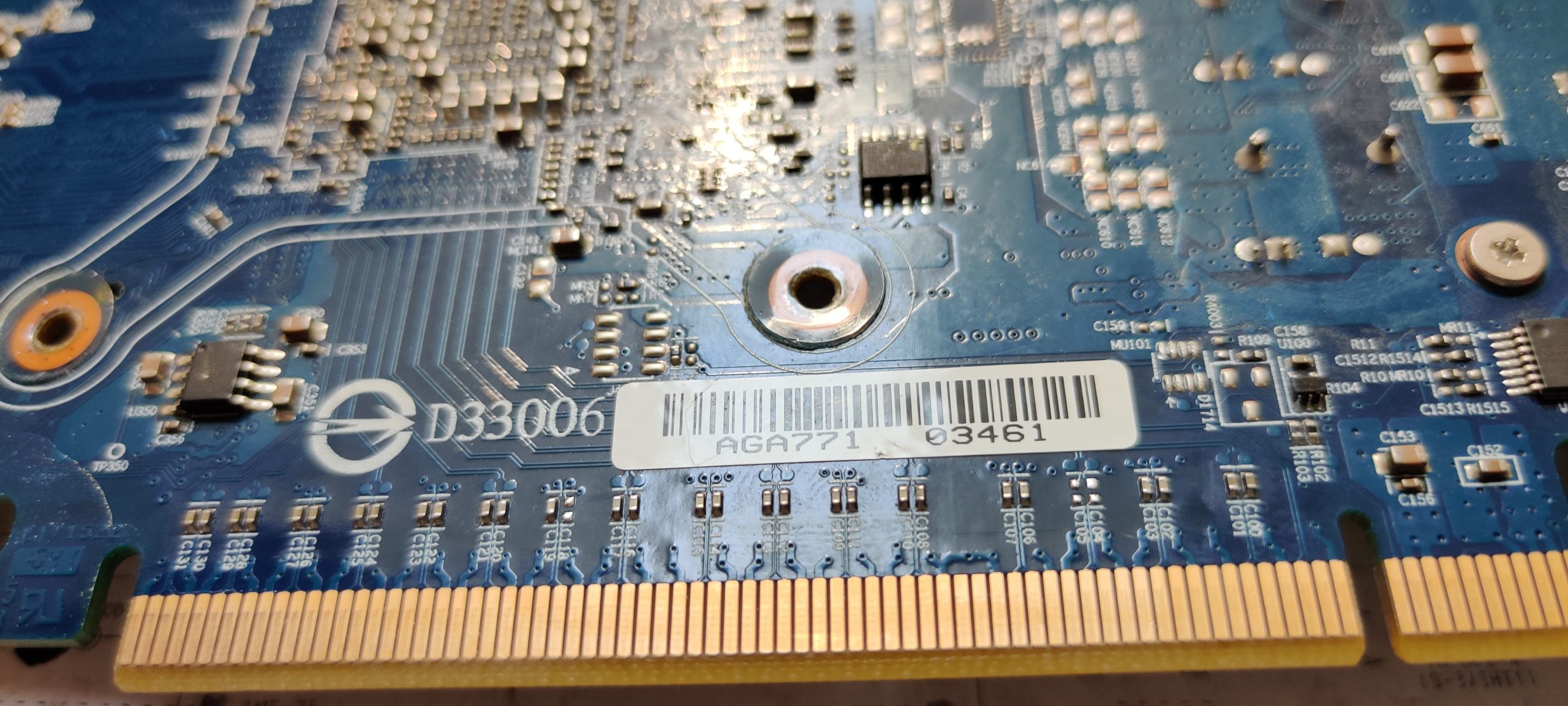

Visų pirma numontuojam Karlsoną. O tada įdėmiai apžiūrim ko trūksta ant PCB. va jums vaizdelis:

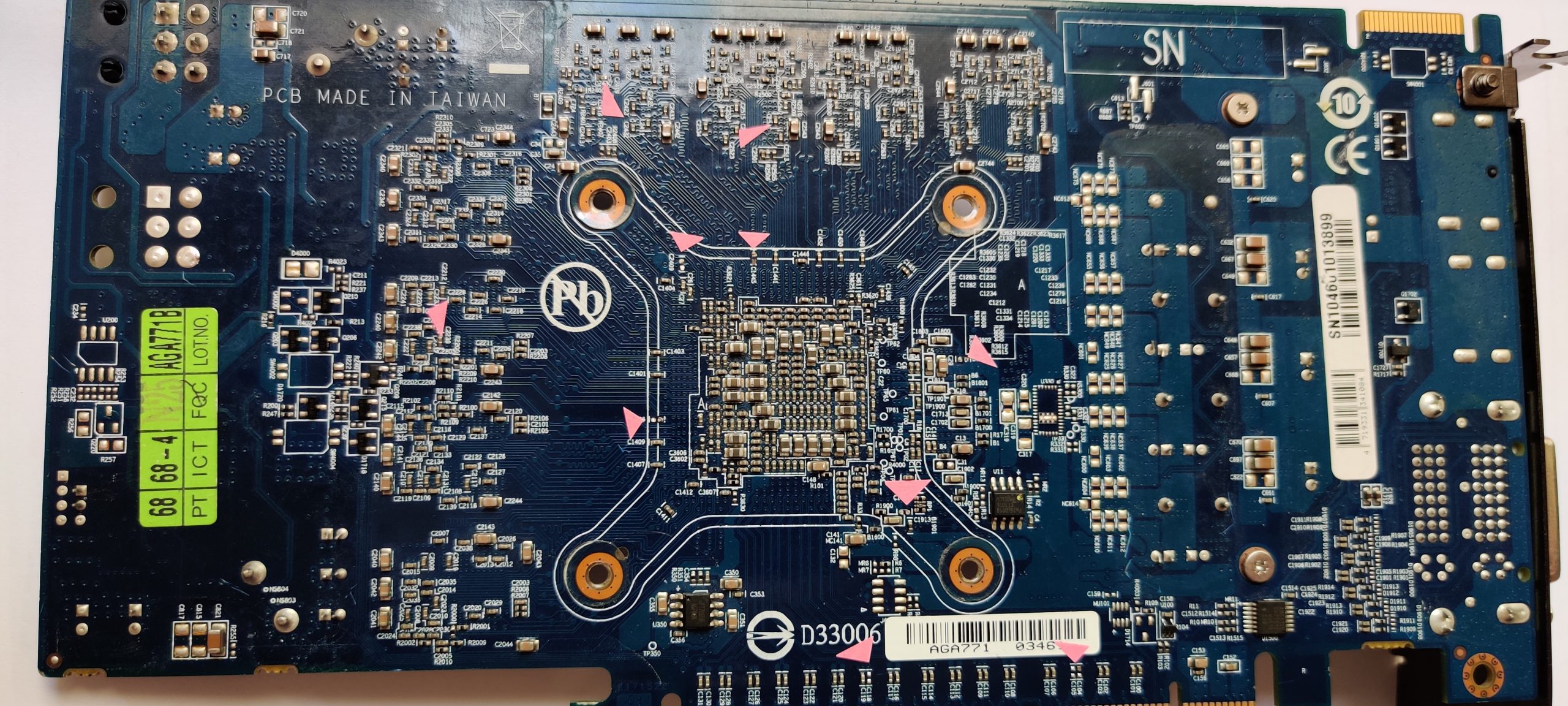

Ir finalinis, su pažymėtomis trūkstamomis detalėmis:

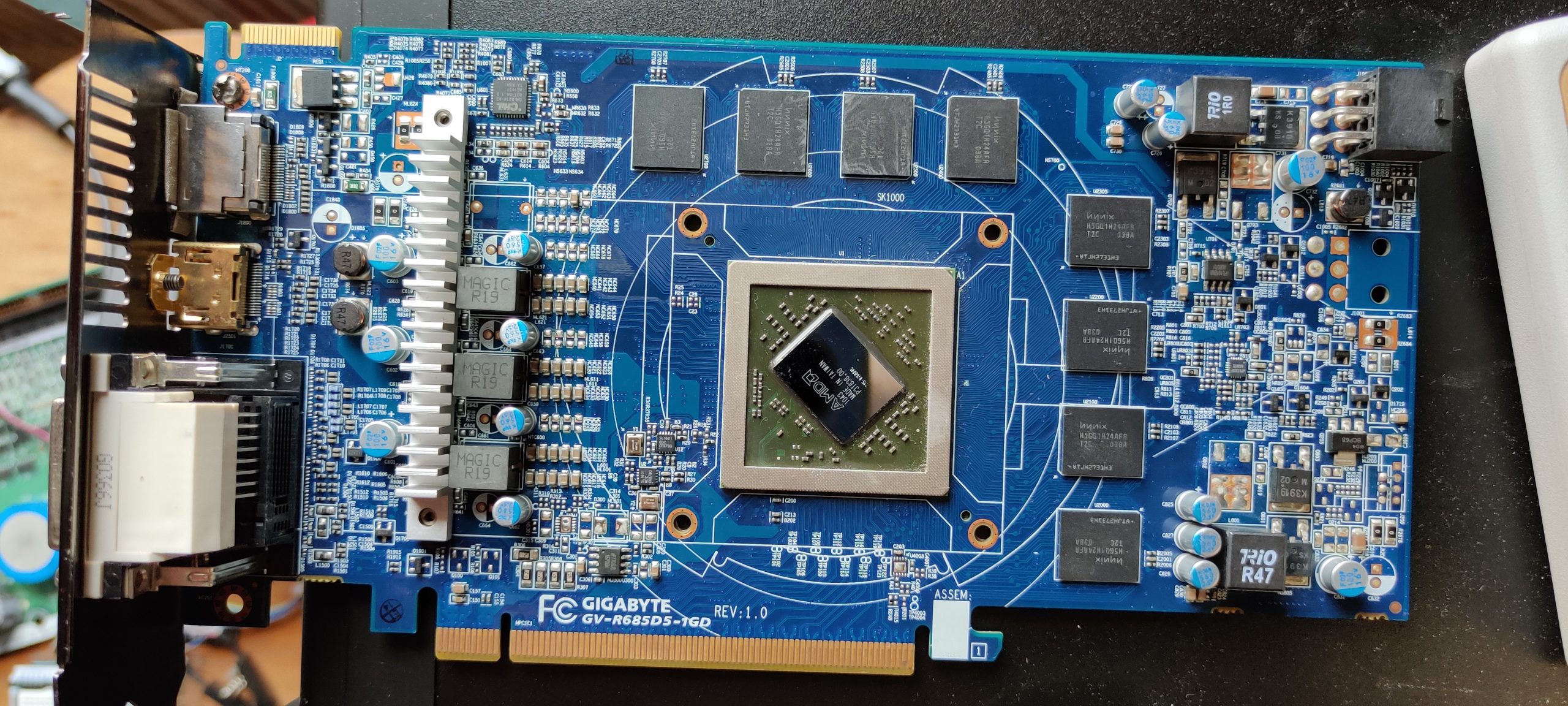

Iš GPU pusės viskas gerai:
Sulituoti trūkstamas detalės nėra sudėtinga, todėl sugalvojau papildomai patikrinti video kortą – juk po to ji bus parduodama. Taigi, visų pirma visų maitinimo grandinių ir jų apkrovų varžos normos ribose, tepam pačią geriausią, kiek man kol kas teko atrasti termopastą – Thermal Grizzly Hydronaut TG-H-030-R-RU termopasta (11,8 W/mK!) ir surenkam testavimui. Bendru atveju, pagrindiniai testavimo žingsniai tokie:
- Sumontavus ir įjungus kompiuterį vaizdas iš video kortos turi būti stabilus ir teisingas, nors galimai OS dar neturi video draiverių.
- Patikrinam, ar teisingi video draiveriai ir ar atpažįstama video korta. Jeigu viskas gerai ir vaizdas vis dar yra – puiku, reiškia RAM čipai neatšokę, GPU funkcionuoja teisingai.
- Leidžiam sintetinius testus GPU apkrovai, kad įsitikinti 2 punkto teisingumu, plius patikrinti, kaip laiko temperatūras. Aš testuoju 1 valandą – per tiek laiko garantuotai stabilizuojasi apkrovos ir temperatūros.

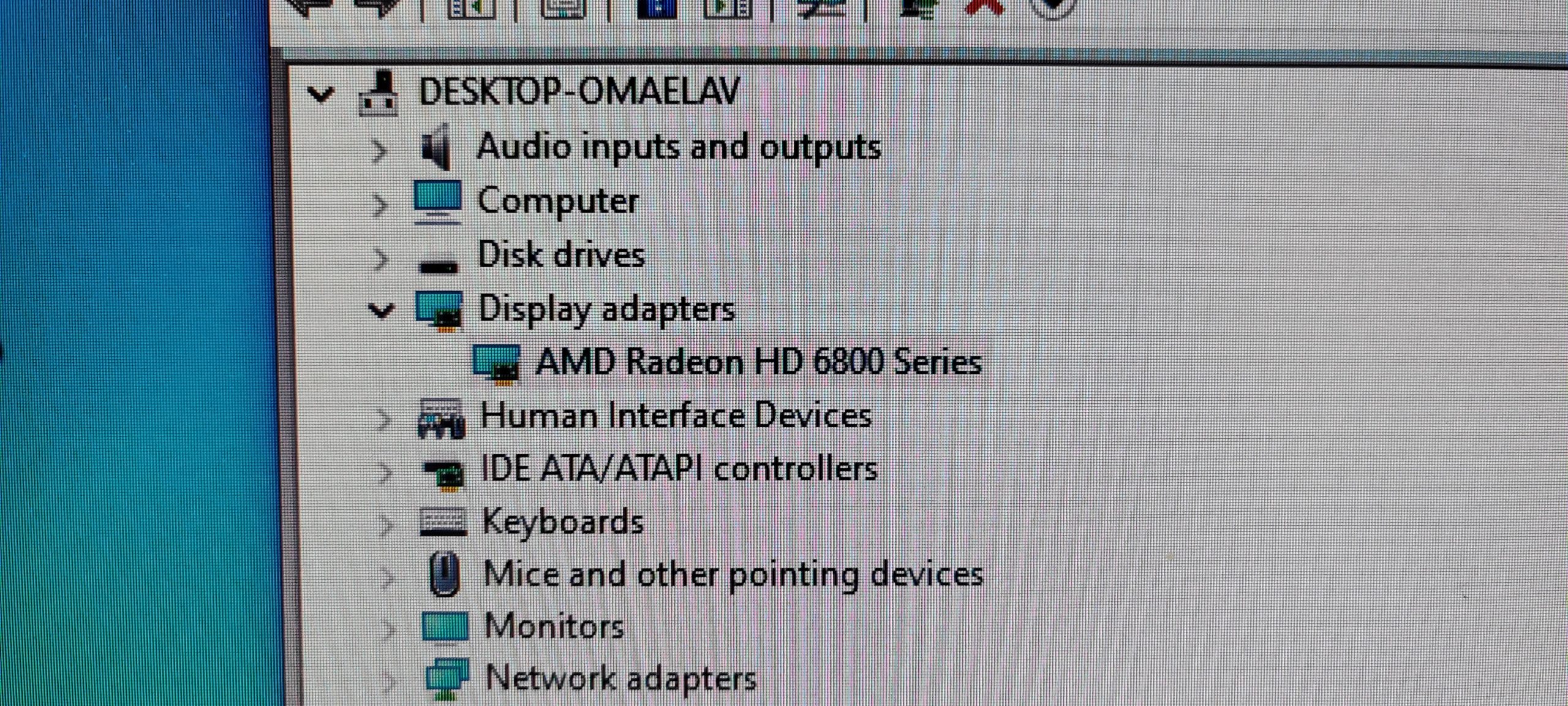

Šiuo atveju, Windows 10 x64 atpažino ir suinstaliavo draverius:

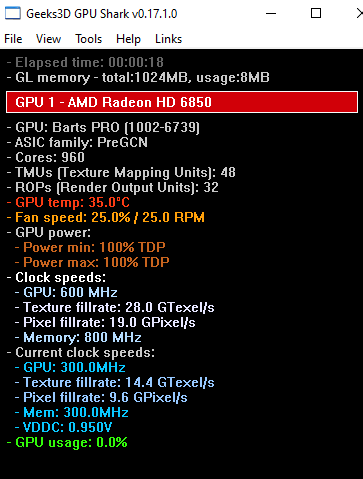

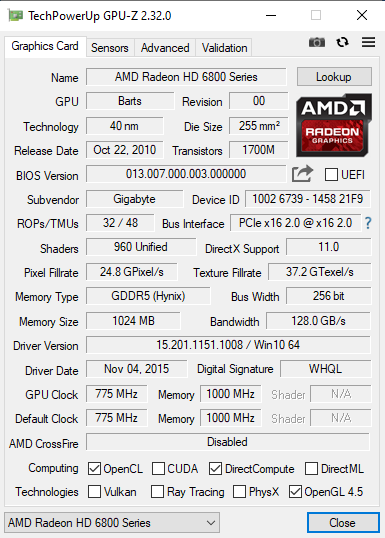

GPU-Z ir VideoShark atpažino video kortą ir rodo teisingą (dažniais skiriasi, nes ne tuo pačiu metu programėles leidau – o video korta dažnius reguliuoja pagal apkrovą) informaciją:

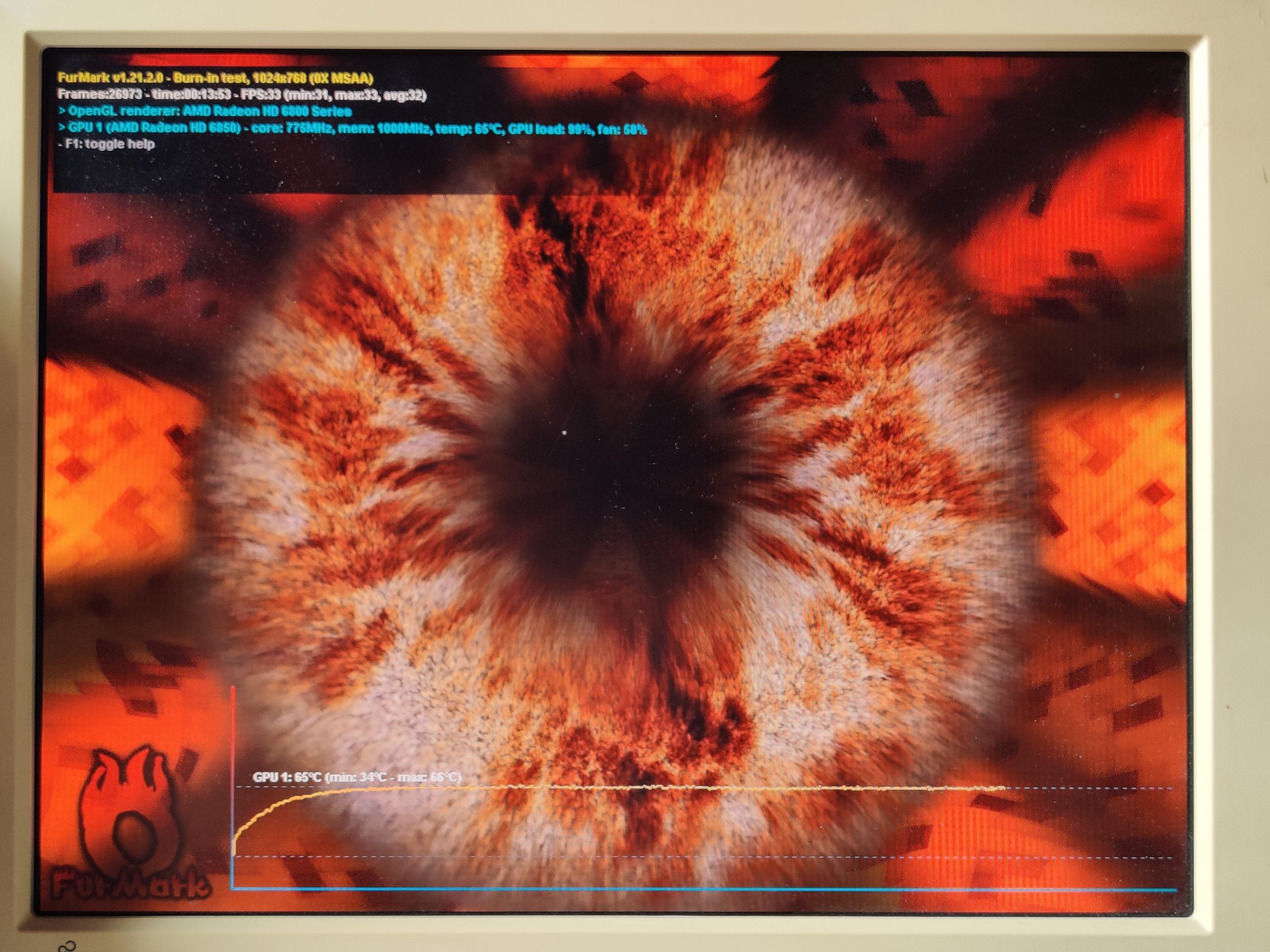

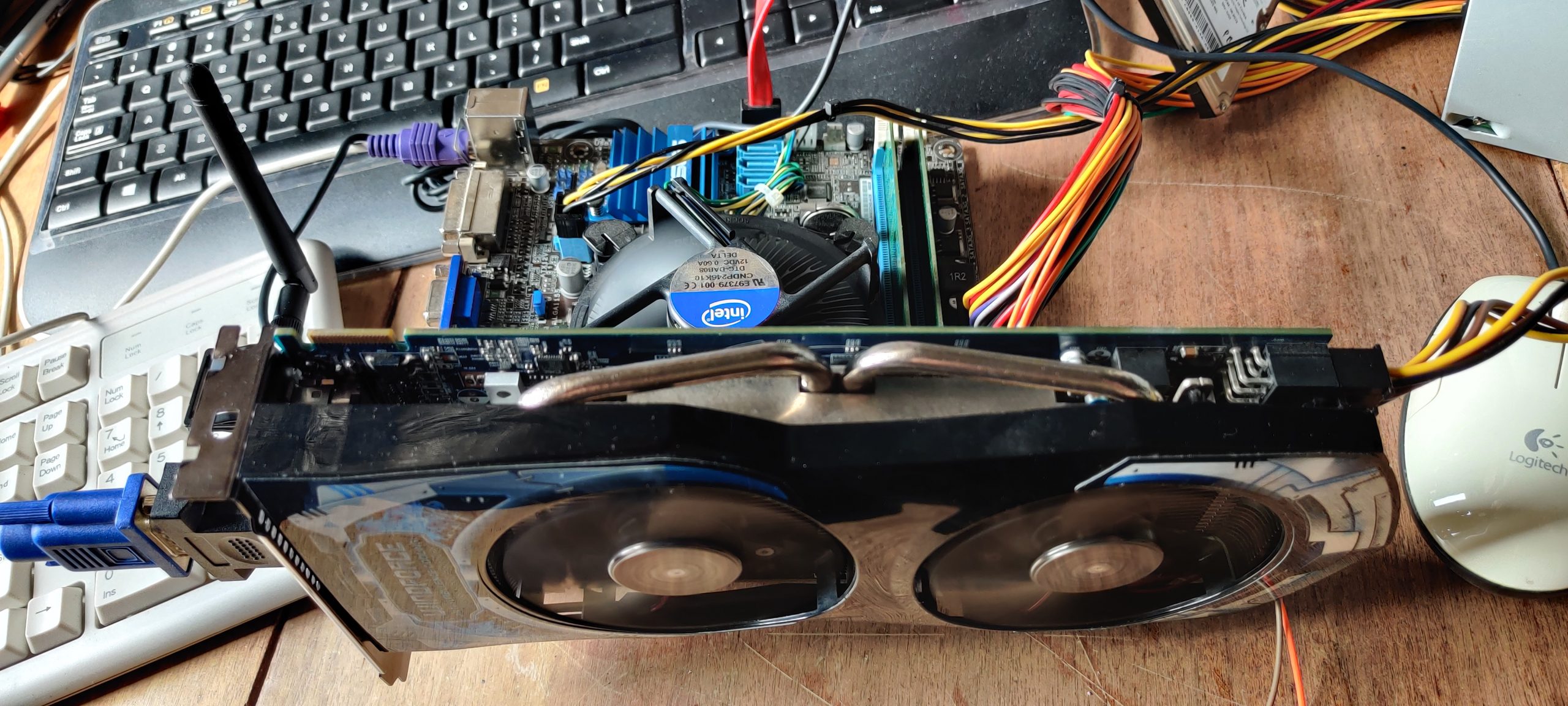

Toliau 1 valandos testas bandymų stende su FurMark programa:
Finalinė informacija, gal daugiau man pačiam, jeigu ateityje reiktų:
Kortos apetitas be apkrovos 1,1-1,5A prie 12V (rodant Windows 10 darbalaukį), apetitas prie maksimalios apkrovos 5,8-5,9A prie 12V.
Terminis grizlis puikiai susidoroja su šilumos perdavimu į radiatorių, maksimali temperatūra nuo „laisvų apsukų” 35° C paleidus testą su 99% apkrovos pakilo iki 66° C, o ventiliatoriai dirbo tik 59 % pajėgumu.
Viskas, beliko tik užklijuoti lipduką žymintį garantiją ir „DC Labs” logotipą.
