Chm, pasirodo nerašiau jau 2 mėnesius. Kaip greitai bėga laikas (netikša). Bet dabar kūrybinė krizė, plius šiaip darbų visokių atsirado – nėra kada. Pradėti projektai laukia (ypač CNC staklės), o daryt nėra kada. Kad būtų ką skaityti įmetu vieną iš senesnių projektukų. Kažkokiam reikalui darbe prisireikė atjungti apkrovą po tam tikro laiko nuo maitinimo pajungimo. Naudojome automobiliuose, tai viskas dirba tik su 12V. Nors apkrovą, žinoma, galima junginėti kitokių voltažų – priklausomai nuo relės. Schema elementari su vis dar populiaria ir greičiausiai „nemirtinga” 555 mikroschema. Daug gamintojų štampuoja šitą stebuklą, skiriasi tik raidės prieš 555 – Fairchild Semiconductor: NE555/KA555, National Semiconductor: LM1455/LM555/LM555C, STMicroelectronics: NE555N/ K3T647, Texas Instruments: SN52555/SN72555, ną, o mūsų kaimynai rusai turi K1006ВИ1.

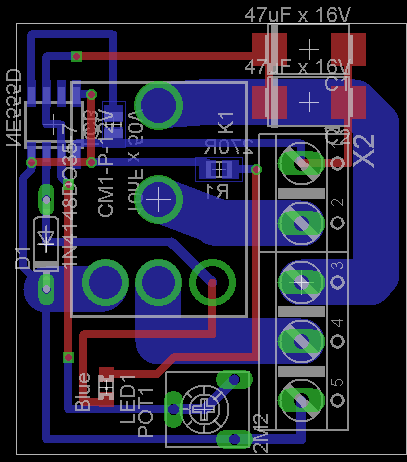

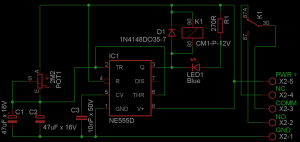

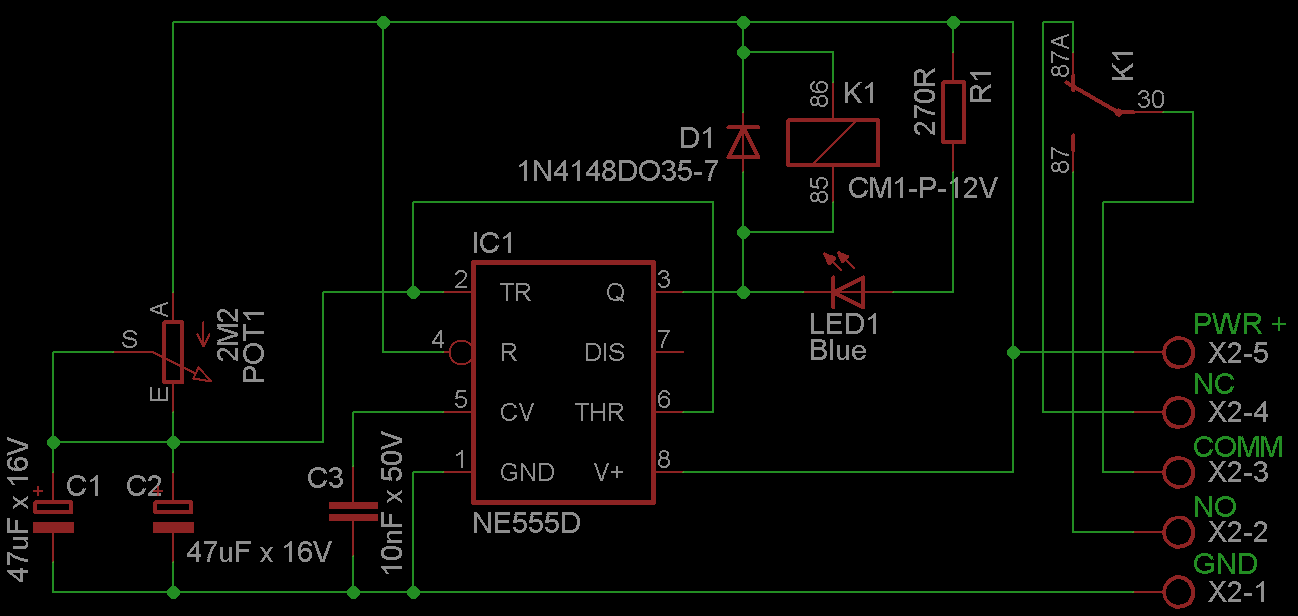

Viskas čia paprasta ir didžiąja dalimi iš datasheeto. Taigis, C1, C2 ir POT1 nustato laiką, po kurio įjungiama relė. C1 ir C2 – tantaliukai, nebūtinai, bet SMD pasaulyje jie turi didelę talpą ir yra stabilūs. Netgi nebūtinai turi būti du kondensatoriai, tiesiog jų suminė talpa artimiausia reikalingai. Keičiant – keisis suveikimo laikas, arba teks skaičiuoti kitą potenciometrą… Dešiniau nuo 555 taimeriuko relės elektromagnetas (relė – automobilė, 12V) ir antispaikinis diodas. Relė jau gali būti su juo, bet jeigu ne – lituojam į plokštę. Toliau indikacinis LEDas (nebūtinai mėlynas), srovę ribojantis rezistorius ir relės NO/NC kontaktai. Viskas jungiama per kontaktinę kaladėlę. PCB atrodys taip:

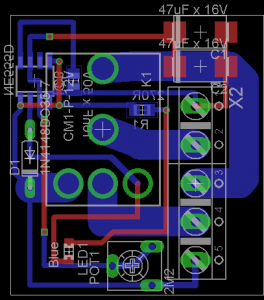

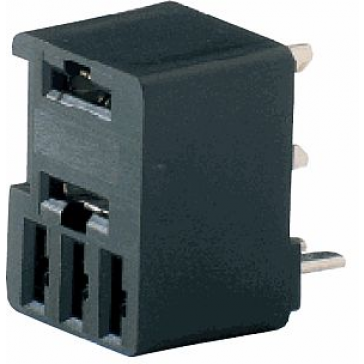

Gauname nedidukę, 33×36,5 mm PCB. Dar smulkmena – čia naudojama lituojama mikrorelė arba lituojama kaladėlė ir įkišama mikro relė.
Schemos tobulinimas ? Prašom, nesunkiai galima padaryti abiejų padėčių indikacija, tarkim kol išjungta raudonas LED, kai suveikia žalias, arba atvirkščiai 🙂 Arba naudoti tik vieną, priešingai negu dabar veikiantį LEDą. Galima sumontuoti keletą „laiko zonų”, pvz 0-3 min, 0-30 min, 0-300 min. Pabaigai žiupsnelis teorijos. Kaip suskaičiuoti kokio kondensatoriaus ir potenciometro reikės ? Paprastai. Suveikimas įvyksta po 1τ. Elektronikai mintinai žino kaip minimum du dalykus – Omo dėsnį ir kaip suskaičiuoti laiko konstantą τ. Nežinai ? Pasitikrink, ar vis dar esi elektronikas :D.
τ = R(Ω) • C (F);
τ = 2200000 (Ω) • 0,000094 (F);
τ = 206,8 s ≈ 3 min 26 s;
Taigi, su esamais maksimaliais detalių nominalais relė suveiks po 3 minučių ir 26 sekundžių. Realus matavimas parodė, kad relė suveikia po 3 minučių ir 43 sekundžių. Taip gali būti, nebent naudosite supertikslius, karinei pramonei skirtus elementus. O standartinių elementų nominalų paklaida (ypač kondensatorių) laisvai gali svyruoti ± 10 … 20 %. Padidinus ar pamažinus R arba C kažkiek kartų – tiek pat pasikeis ir laiko konstanta. Pavyzdžiui, padidinus C dešimt kartų – suveikimas bus po 34 su trupučiu minučių.
