UPDI programatorius ATTINY1614

Vienam projektuke nutariau pabandyti panaudoti ATTINY1614-SSNR, o jis programuojamas per UPDI (Unified Program and Debug Interface). Man labiausiai patiko, kad komunikacija daroma vienu laidu/kontaktu. O kadangi UPDI palaikymas yra standartiškai įdiegtas moderniuose Microchip AVR mikrokontroleriuose, ypač naujausiose tinyAVR ir megaAVR šeimose – manyčiau visuose ateities projektuose pradėsiu naudoti valdiklius tik su UPDI. Iš Wikipedijos nukarosinau gabaliuką lentelės su UPDI palaikančiais valdikliais:

Device (family)	Max clock (MHz)	Flash (KiB)	SRAM (bytes)	EEPROM (bytes)	USART (UART)	I²C (TWI)	SPI	Timers 16/12/8/R (bits)	ADC pins	GPIO pins	IC Packages	GCC arch ID	Pgm / Dbg
ATtiny202, ATtiny402 (0-series)	20	2, 4	128, 256	64, 128	USART*	master, slave	master, slave	2 / 0 / 0 / RTT	6	6	SO150-8	avrxmega3	UPDI
ATtiny204, ATtiny404, ATtiny804, ATtiny1604 (0-series)	20	2, 4, 8, 16	128, 256, 512, 1024	64, 128, 256	USART*	master, slave	master, slave	2 / 0 / 0 / RTT	10	12	SO150-14	avrxmega3	UPDI
ATtiny406, ATtiny806, ATtiny1606 (0-series)	20	4, 8, 16	256, 512, 1024	128, 256	USART*	master, slave	master, slave	2 / 0 / 0 / RTT	12	18	SO300-20, VQFN-20	avrxmega3	UPDI
ATtiny807, ATtiny1607 (0-series)	20	8, 16	512, 1024	128, 256	USART*	master, slave	master, slave	2 / 0 / 0 / RTT	12	22	VQFN-24	avrxmega3	UPDI
ATtiny212, ATtiny412 (1-series)	20	2, 4	128, 256	64, 128	USART*	master, slave	master, slave	2 / 1 / 0 / RTT	6	6	SO150-8	avrxmega3	UPDI
ATtiny214, ATtiny414, ATtiny814, ATtiny1614 (1-series)	20	2, 4, 8, 16	128, 256, 512, 2048	64, 128, 256	USART*	master, slave	master, slave	2 / 1 / 0 / RTT	10	12	SO150-14	avrxmega3	UPDI
ATtiny416, ATtiny816, ATtiny1616, ATtiny3216 (1-series)	20	4, 8, 16, 32	256, 512, 2048	128, 256	USART*	master, slave	master, slave	2 or 3 / 1 / 0 / RTT	12	18	SO300-20, QFN-20, VQFN-20	avrxmega3	UPDI
ATtiny417, ATtiny817, ATtiny1617, ATtiny3217 (1-series)	20	4, 8, 16, 32	256, 512, 2048	128, 256	USART*	master, slave	master, slave	2 / 1 / 0 / RTT	12	22	VQFN-24, QFN-24	avrxmega3	UPDI
ATtiny424, ATtiny824, ATtiny1624, ATtiny3224 (2-series)	20	4, 8, 16, 32	512, 1024, 2048, 3072	128, 128, 256, 256	2 USART*	yes	yes	3 / 0 / 0 / RTT	9	12	SO-14, TSSOP-14	avrxmega3	UPDI
ATtiny426, ATtiny826, ATtiny1626, ATtiny3226 (2-series)	20	4, 8, 16, 32	512, 1024, 2048, 3072	128, 128, 256, 256	2 USART*	yes	yes	3 / 0 / 0 / RTT	15	18	SO-20, SSOP-20, VQFN-20	avrxmega3	UPDI
ATtiny427, ATtiny827, ATtiny1627, ATtiny3227 (2-series)	20	4, 8, 16, 32	512, 1024, 2048, 3072	128, 128, 256, 256	2 USART*	yes	yes	3 / 0 / 0 / RTT	15	22	VQFN-24	avrxmega3	UPDI

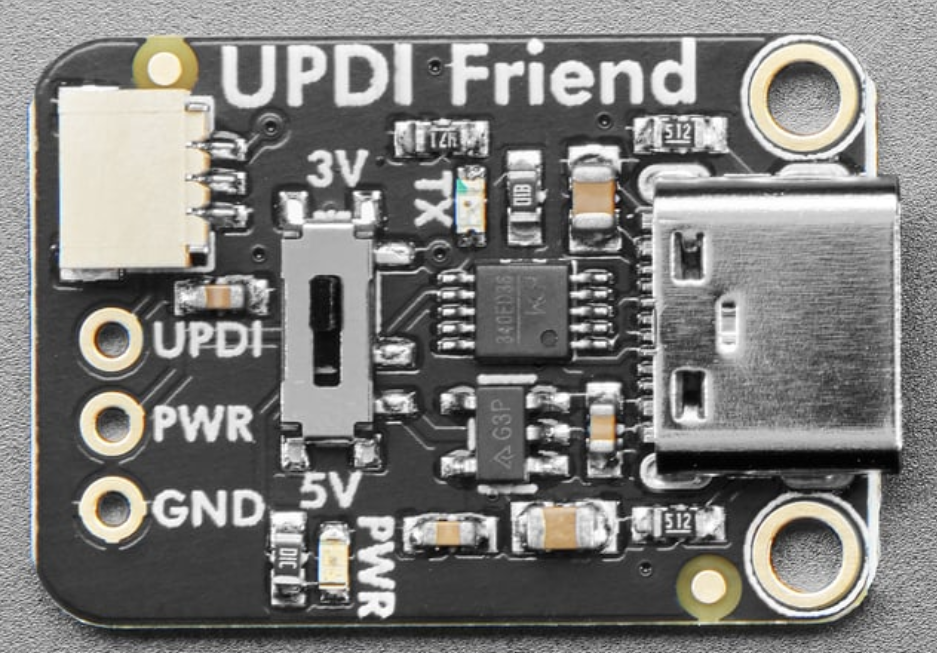

Hardwaras – dviračio neišradinėjau, nusipirkau UPDI Friend iš Adafruit.

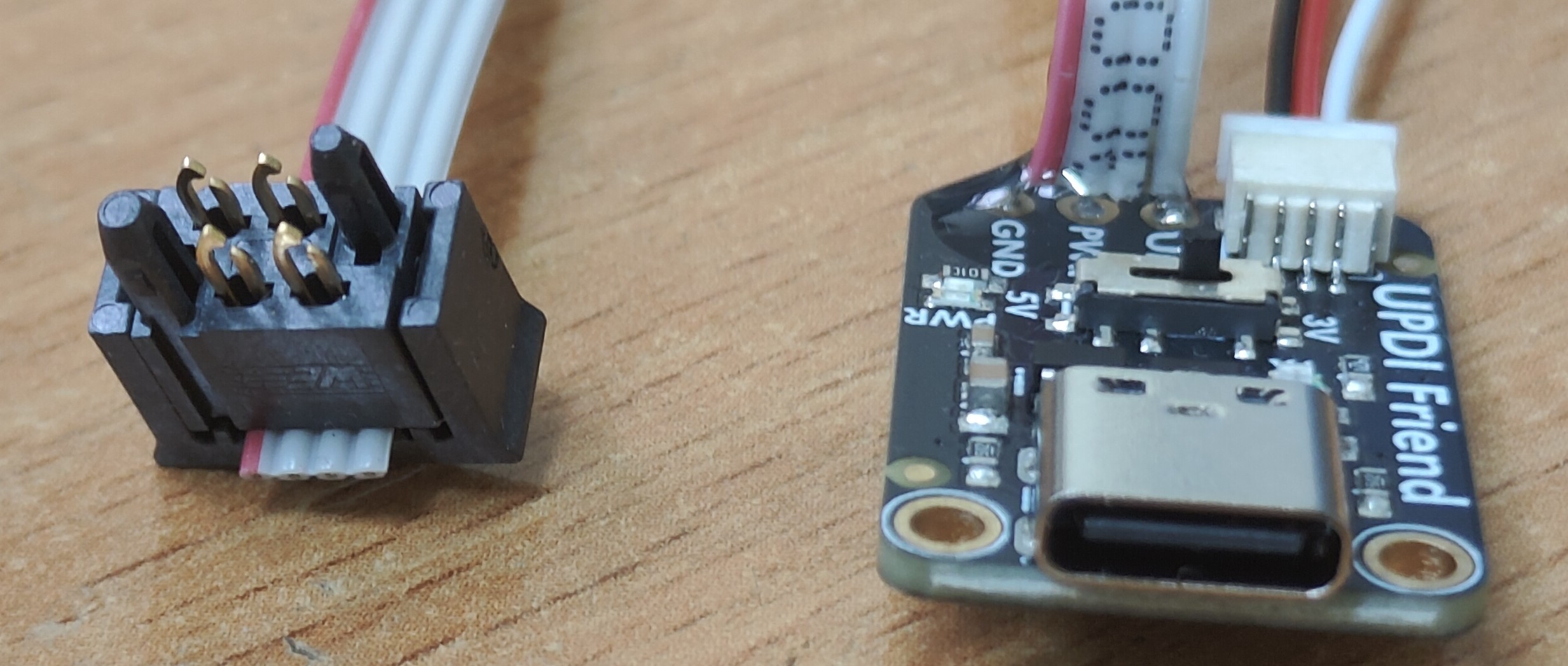

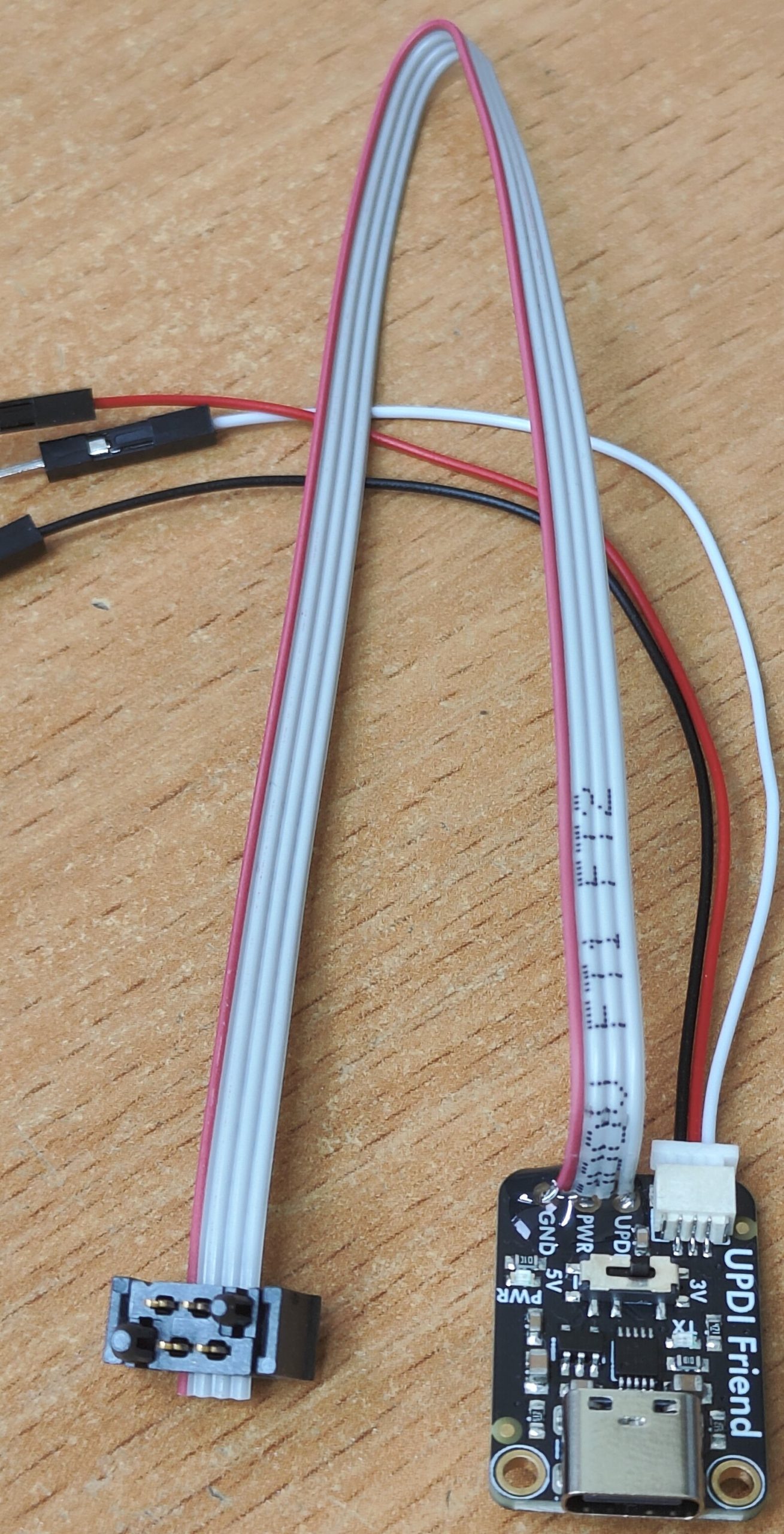

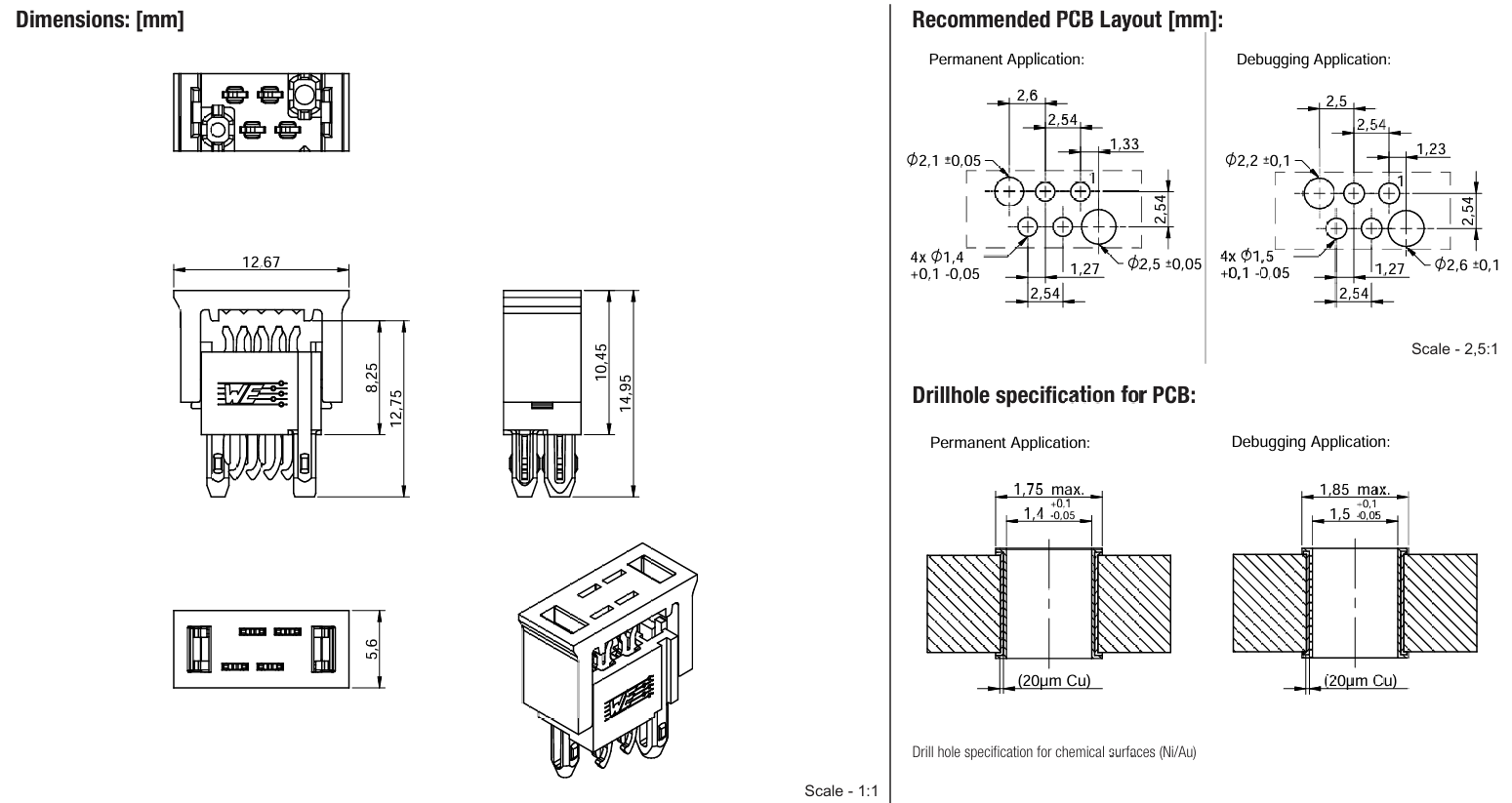

Viskas su juo gerai, mažiukas, turi galimybę maitinti valdikliuką 3V arba 5V, USB-C jungtis kompiuteriui. Šito žaisliuko pagrindas – CH340E mikroschema. Aš tik pasirinkau kitokią programavimo jungtį. Originaliai pridėti „spygliai” prototipų plokštei, bet aš prilitavau 4 laidukų plokščią kabelį (panaudoti 3 laidukai) o kitame gale uždėjau specialią 4 kontaktų programavimo jungtį WURTH 490107670412. Ta jungtelė man patiko, nes ant PCB nereikia lituoti papildomos jungties, užtenka metalizuotų kiaurymių.

Šitą jungimo būdą programavimui naudoju jau seniai ir man patinka, tai dėl to išlaikau tą pačią jungtelę ir čia.
