Ilgus metus litavau su savo ZC-929C litavimo stotele, pirkta dar Vilniaus Evitoje, kažkur tarp 2007 ir 2009 metų. Paskutiniu metu ji pradėjo mane truputį nervinti savo temperatūros laikymo stabilumu. Įprastai lituoju prie 300° C, bet nustačius teisingą temperatūrą ji pradeda „šokinėti” nuo 280° C iki 320° C. Tai prie 280° C jau mažokai temperatūros, o prie 320° C lituoklis perkaitęs. Kadangi nerūkau, tai nervų nėra kuo raminti :D, alkoholio irgi nelabai, tai galvoju reik susitvarkyt tą dalyką. Kaltininkas kaip ir logiškai aiškus – susidėvėjo temperatūrą nustatančio potenciometro varžinis takelis ir dėl to jo varža keičiasi neprognozuojamai, kartu keisdama ir temperatūrą.
Potenciometras be jokių užrašų, tik B5K, kas turbūt reiškia 5KΩ varžą, pamatavus matau 5,4 KΩ varžą, taigi, reiks keisti į kitą potenciometrą. Pagrindiniai parinkimo parametrai:
Varža: 5 KΩ
Varžto skersmuo: 7 mm
Bendras ilgis: 34,2 mm
Sriegio aukštis: 6 mm
Ašies aukštis: 19 mm, su šlicais
Ašies skersmuo: 6 mm
Panašus kandidatas:
https://www.digikey.com/product-detail/en/bourns-inc/PDB181-K420K-502B/PDB181-K420K-502B-ND/2564756
Tik kontaktus reiks truputį „paderinti” :).
O toliau apie patį prietaisą. Temperatūros valdymo plokštė negudri:

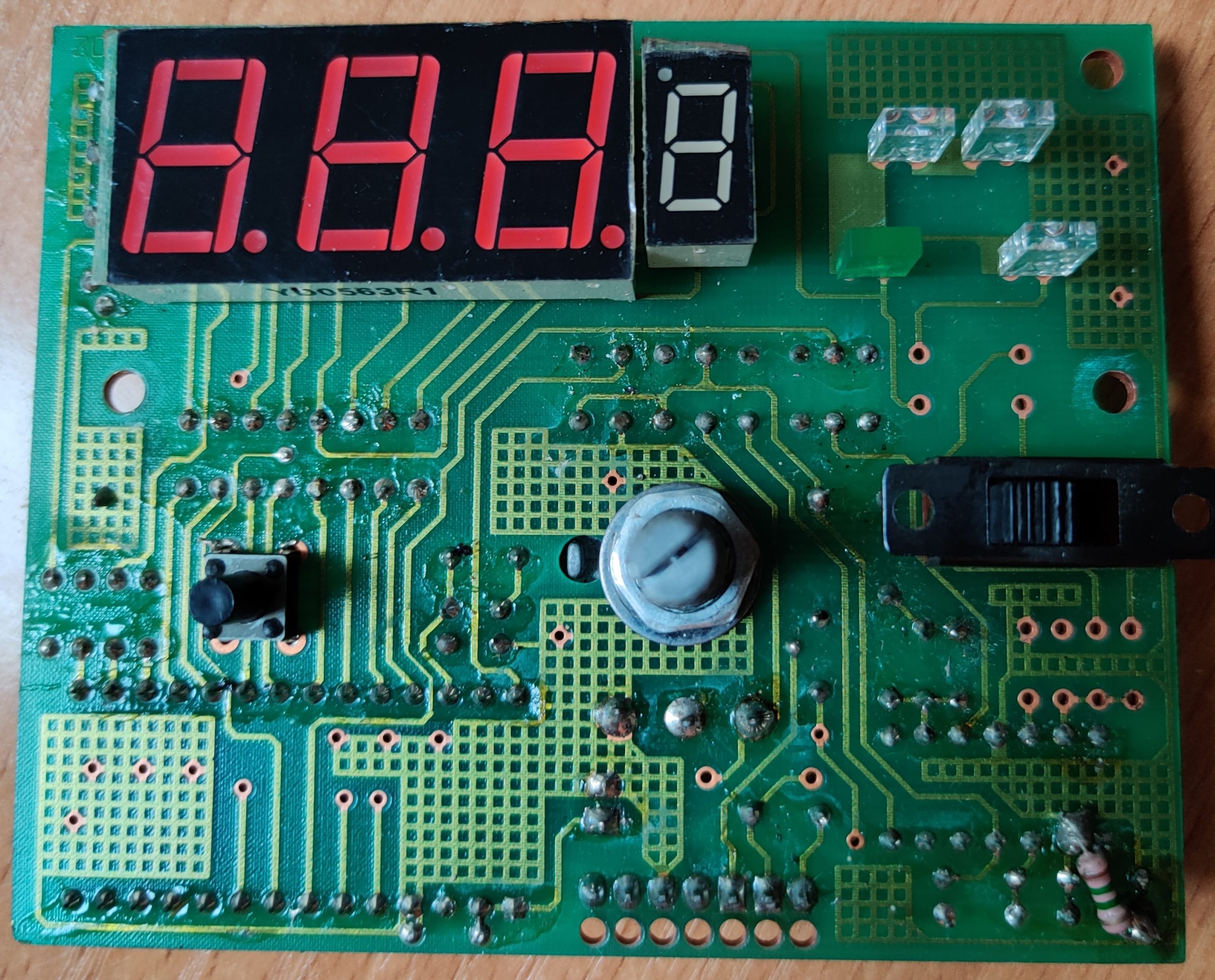

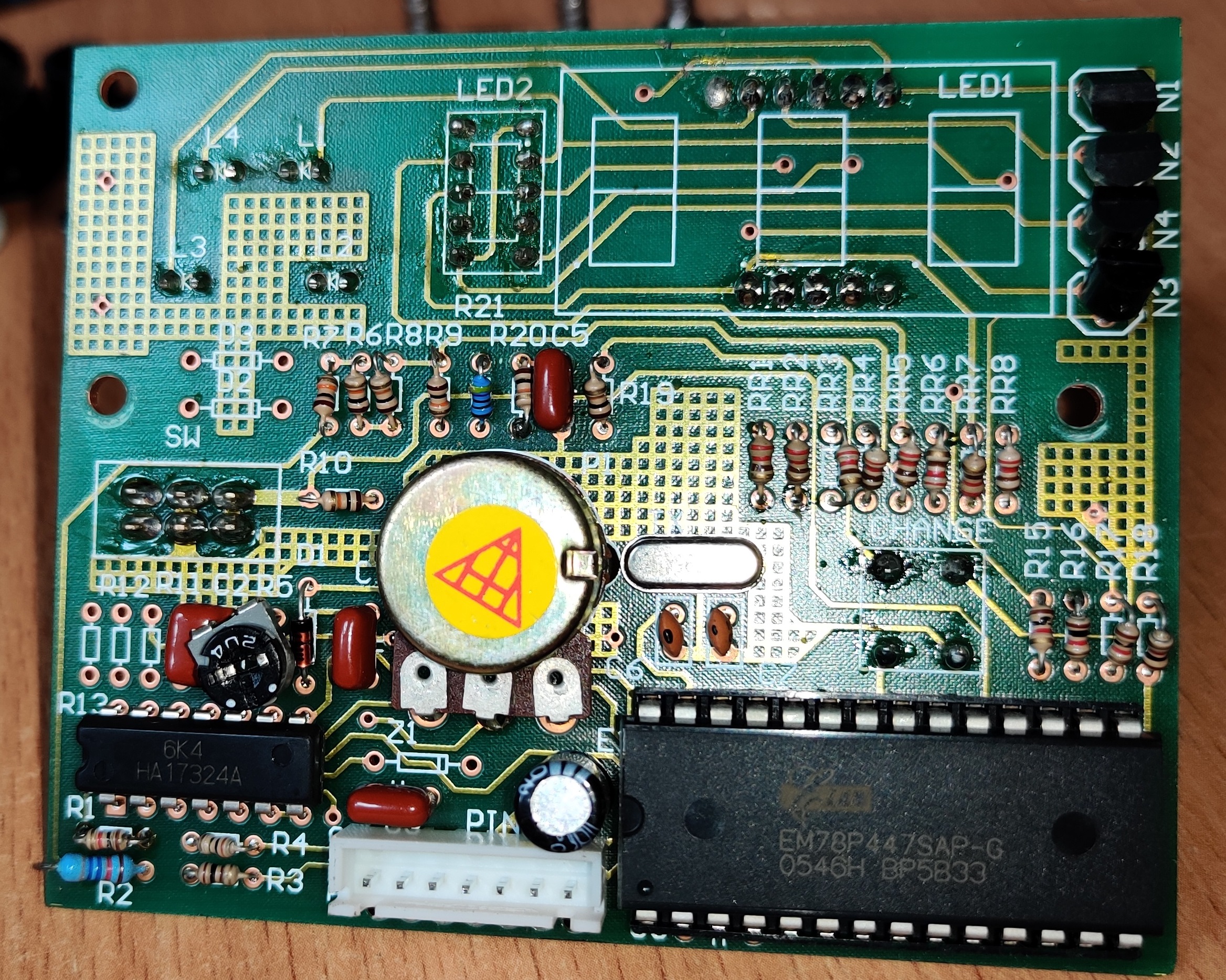

Ta didelė mikroschema – EM78P447SAP-G 8 bitų mikrokontroleris su programos apsaugojimo nuo nuskaitymo galimybe. Šalia mažesnė – HA17324A operacinukas. Turbūt dirba kaip komparatorius temperatūros nustatymui, nes šalia yra ir paderinimo rezistorius, temperatūros kalibravimui.
Nepasakyčiau, kad stebuklinga kokybė – litavimas toks kinietiškai rankinis, visur pilna fliuso, kuris matyt net nebandytas nuplauti.

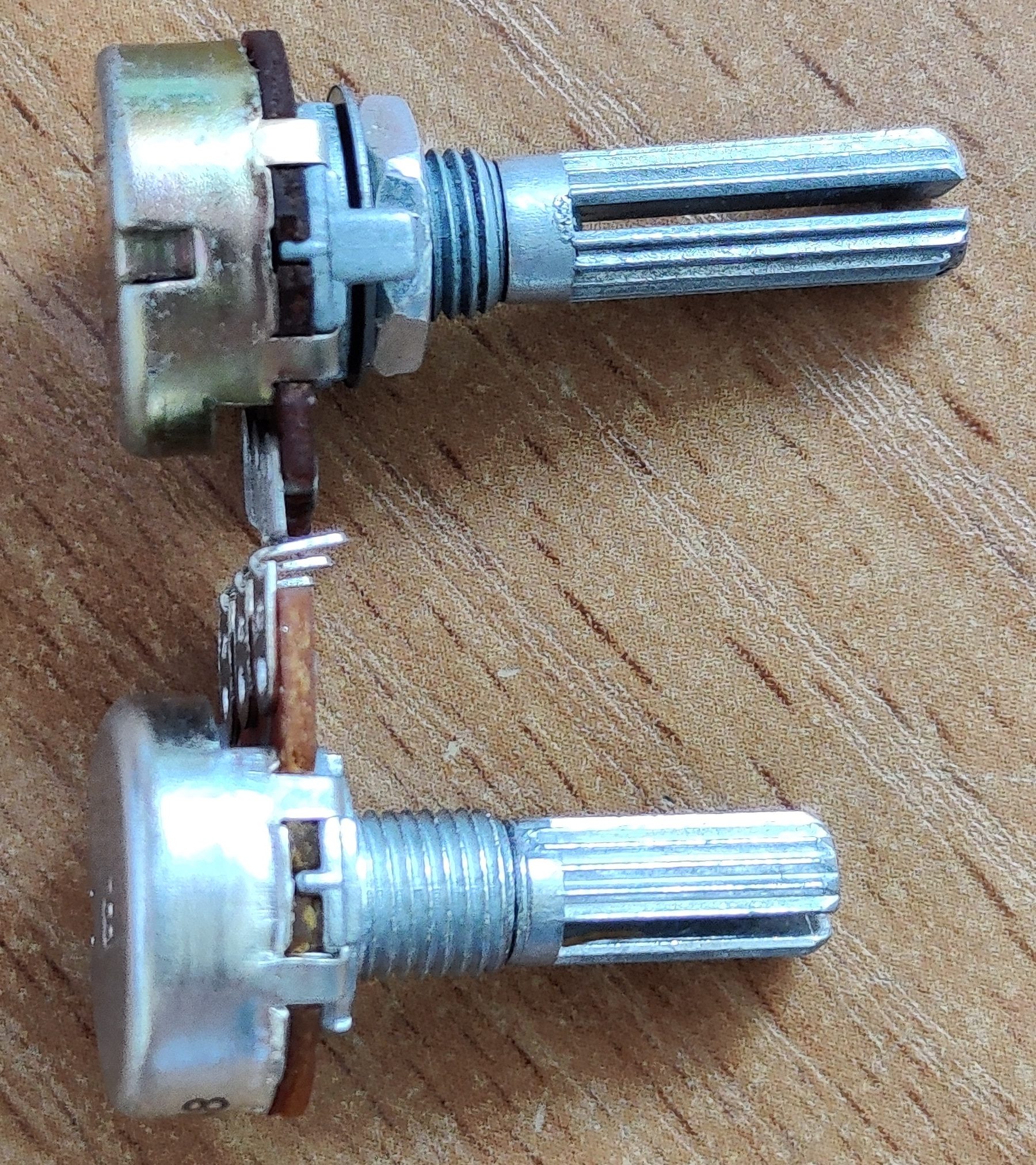

Atvažiavo naujas potenciometras, kažkodėl truputį trumpesnis nei originalas:
Bet nieko tokio, teko tik truputį patrumpinti potenciometro rankenėlės „sijoną” ir viskas tiko. Naujo potenciometro kontaktai ne tokie kaip originalaus, bet nesudėtinga peracija replyčių pagalba ir kontaktai pasidaro tokie, kokie reikalingi:

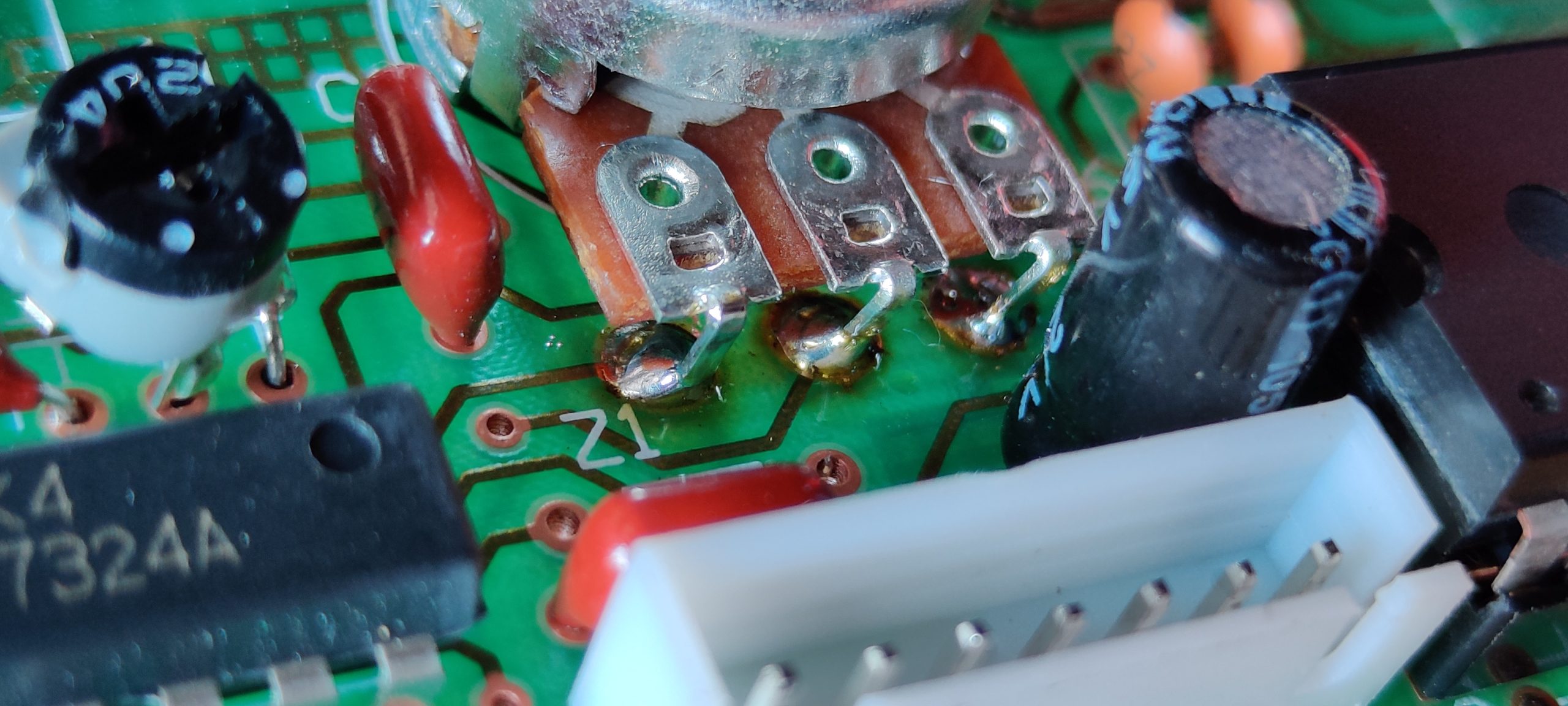

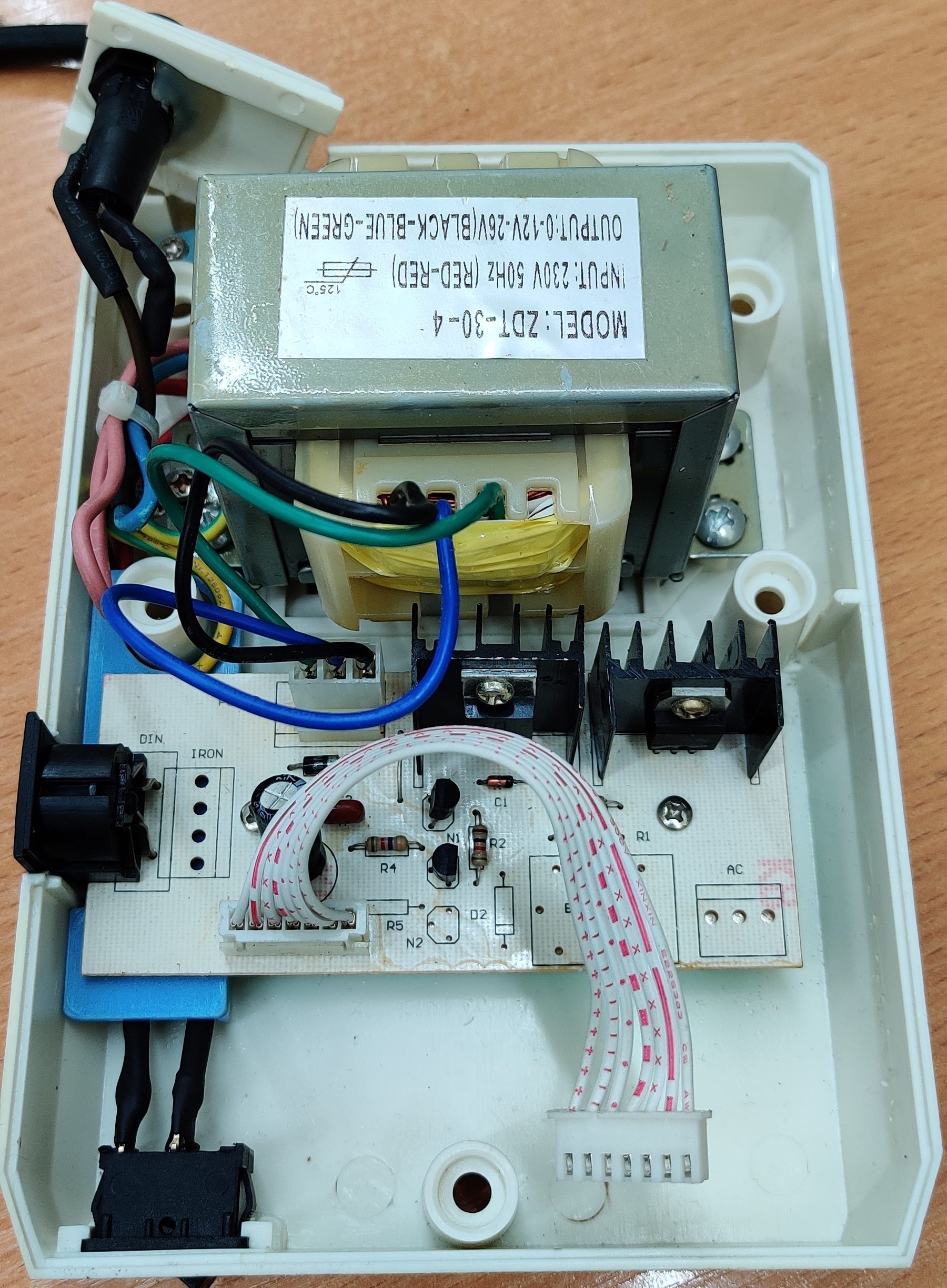

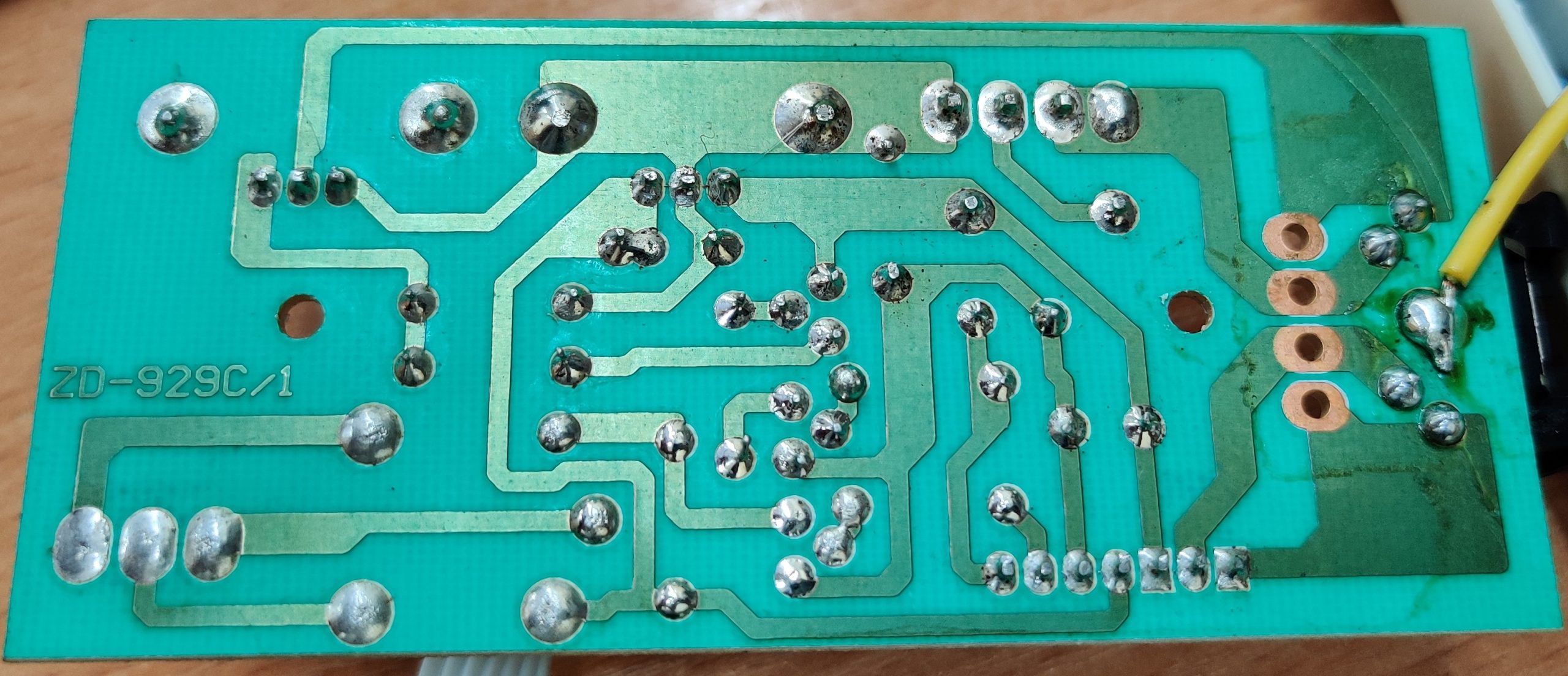

Antra PCB dalis visai negudri:
O varžteliai nors iš su vidiniu šešiakampiu, bet bulviniai, teko „patobulint” su „nažovkės” tipo metalo pjūkliuku.
Ir viskas veikia :D.
