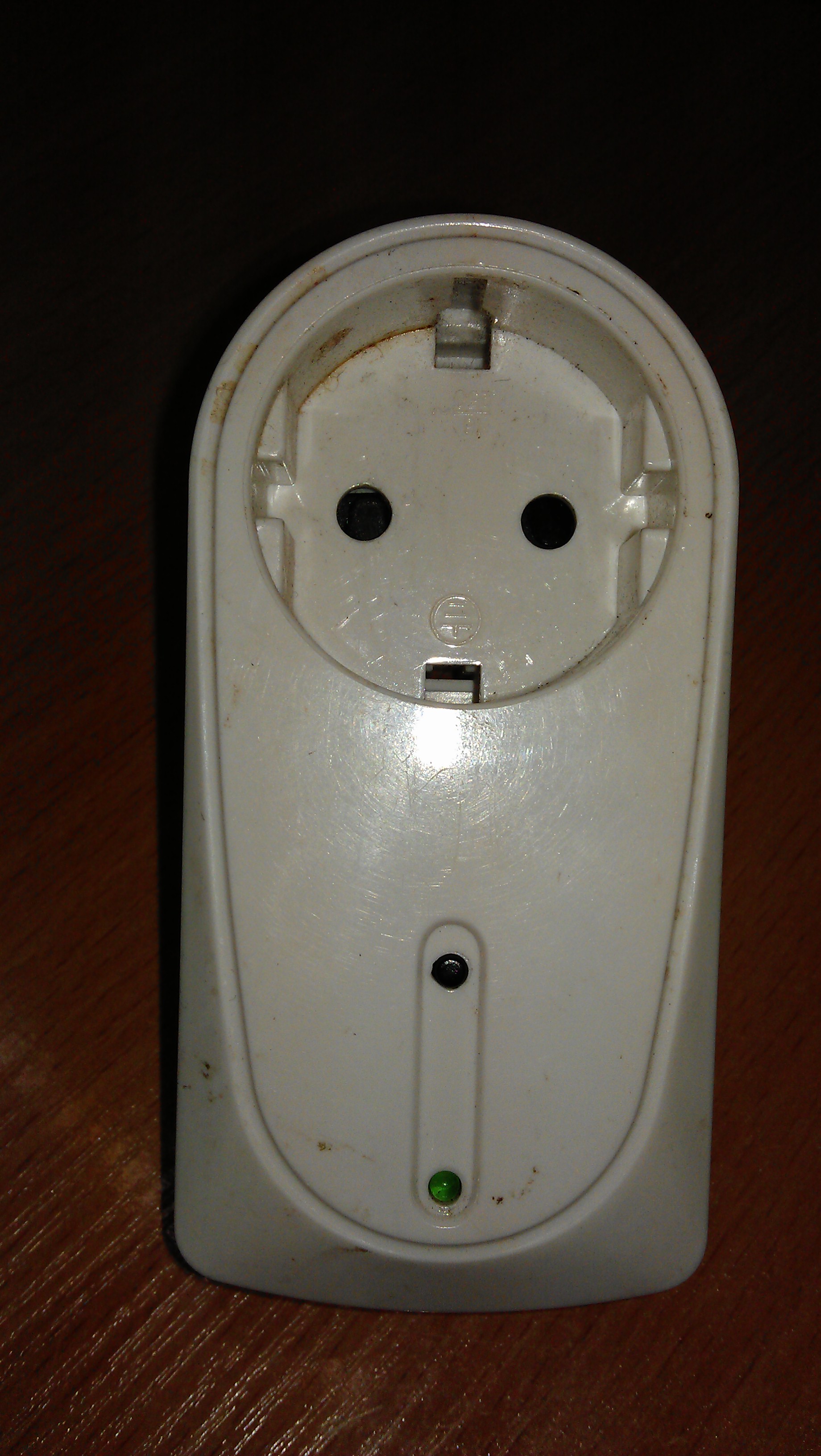

Kažkaip po Naujų tingisi imtis didesnių projektų (pasakysiu paslaptį – bandysim „susiveikti” CNC stakles), tai lengvai paardysiu į rankas papuolusią nuotolinio valdymo rozetę Anslut 408060. Panašių produktų pilna, taigi modelis šiuo atveju kaip ir nelabai svarbus…

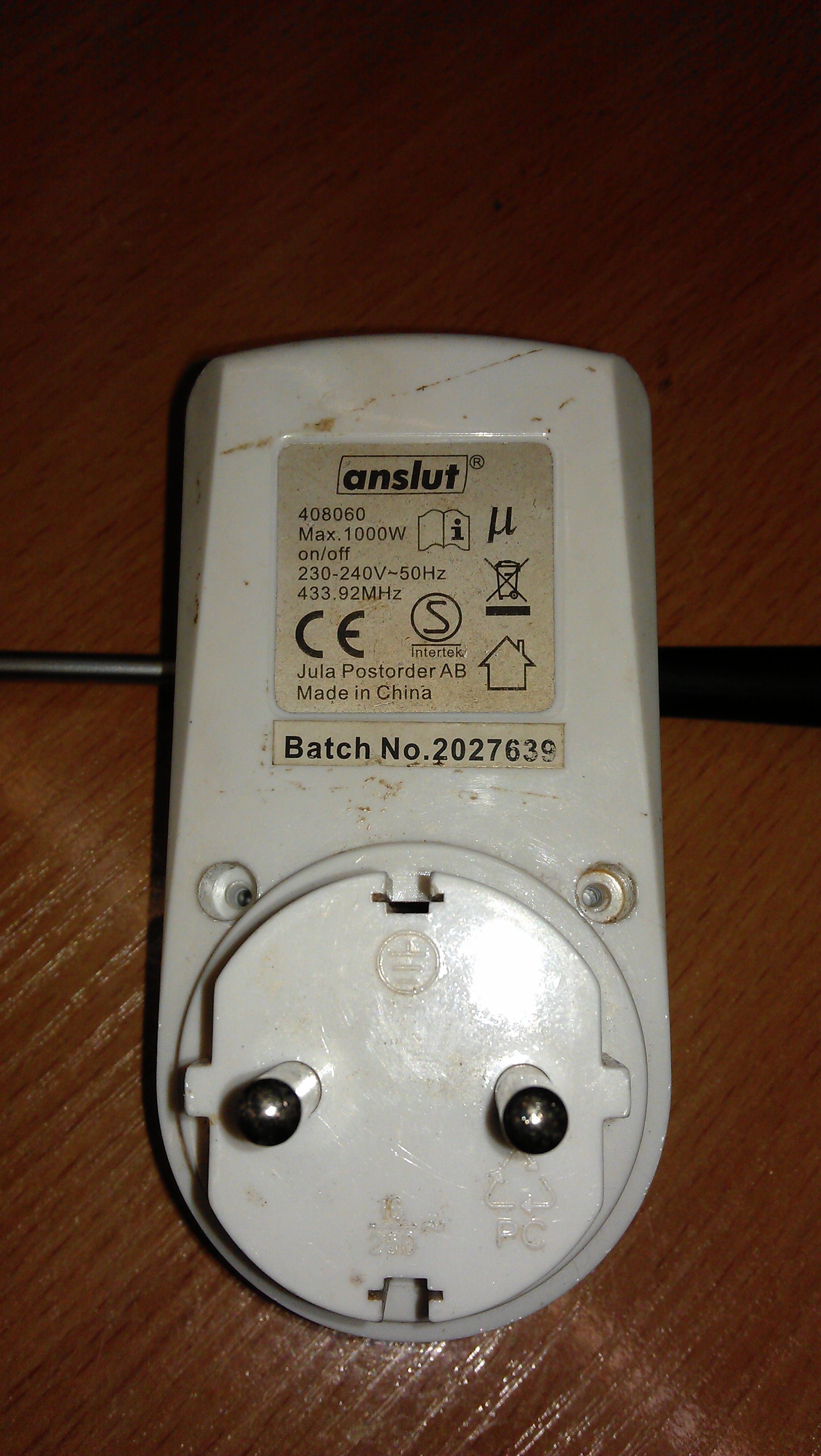

Vaizdas neypatingas, apie tokį gamintoją ir deaiso modelį dėdė googlas mandagiai nutyli, matyt labai jau giliam rūsį kitajcaj surinkinėjo… Maksimali komutuojama galia 1000W, nors relės kontaktas laikytų tris kartus daugiau… Tu matai, parametrai ne tik kad neužkelti į kosTmosą, bet dar ir sumažinti… Keisti, matyt, kitajcai, papuolė… Toliau tai standartiniai 230-240VDC ir 50 Hz, imtuvo/siųstuvo dažnis 433,92 MHz. Kodėl būtent 433,92 MHz ? Federalinė Ryšių Tarnyba (FCC), Lietuvoje tą daro RRT yra nustačius dažnius, kuriuos galima naudoti be licenzijos. Paprastai tai mažo galingumo signalai. Pradžioje šitam tikslus buvo skirtas 303 MHz dažnis (veikė Amerikoje ir Japonijoje), o vėliau pasirodė ir dabar naudojamas 433 MHz dažnis (Amerikoje ir Europoje). Signalas mažos galios, bet užtat užima licenzijos nereikalaujančių UHF (Ultra High Frequency) dažnių ruožo ISM (Industrial, Scientific and Medical) dalį. Europoje tam buvo priimta naudoti 433,92 MHz dažnį. Toks dažnis optimaliai veikia didelio RF triukšmingumo zonose, pavyzdžiui, ofisuose, duomenų centruose, ligoninėse, autotransporto aikštelėse. 433,92 MHz dažnio bangos ilgis yra 69,089 cm. Tarkim daug kur naudojamu WiFi signalo dažnio (2,4 GHz) bangos ilgis tik 12,491 cm. Dėl didesnio bangos ilgio 433,92 MHz dažnio signalas sugeba nukrypti nuo tiesios sklidimo linijos. Toks reiškinys vadinamas difrakcija (nuo lot. „diffringere“, „skaidyti į dalis“, „sklaidyti“) – bet koks nuokrypis nuo bangų tiesaeigio sklidimo, nepaaiškinamas bangos atspindžiu arba lūžiu, kai tuo tarpu 2,4 GHz signalas sklinda tiesiai, dėl ko WiFi signalui sustiprinti naudojamos kryptinės antenos ir tiesioginis matomumas. Be to žemesnio dažnio signalui reikia mažiau energijos – taupo elektrą :D.

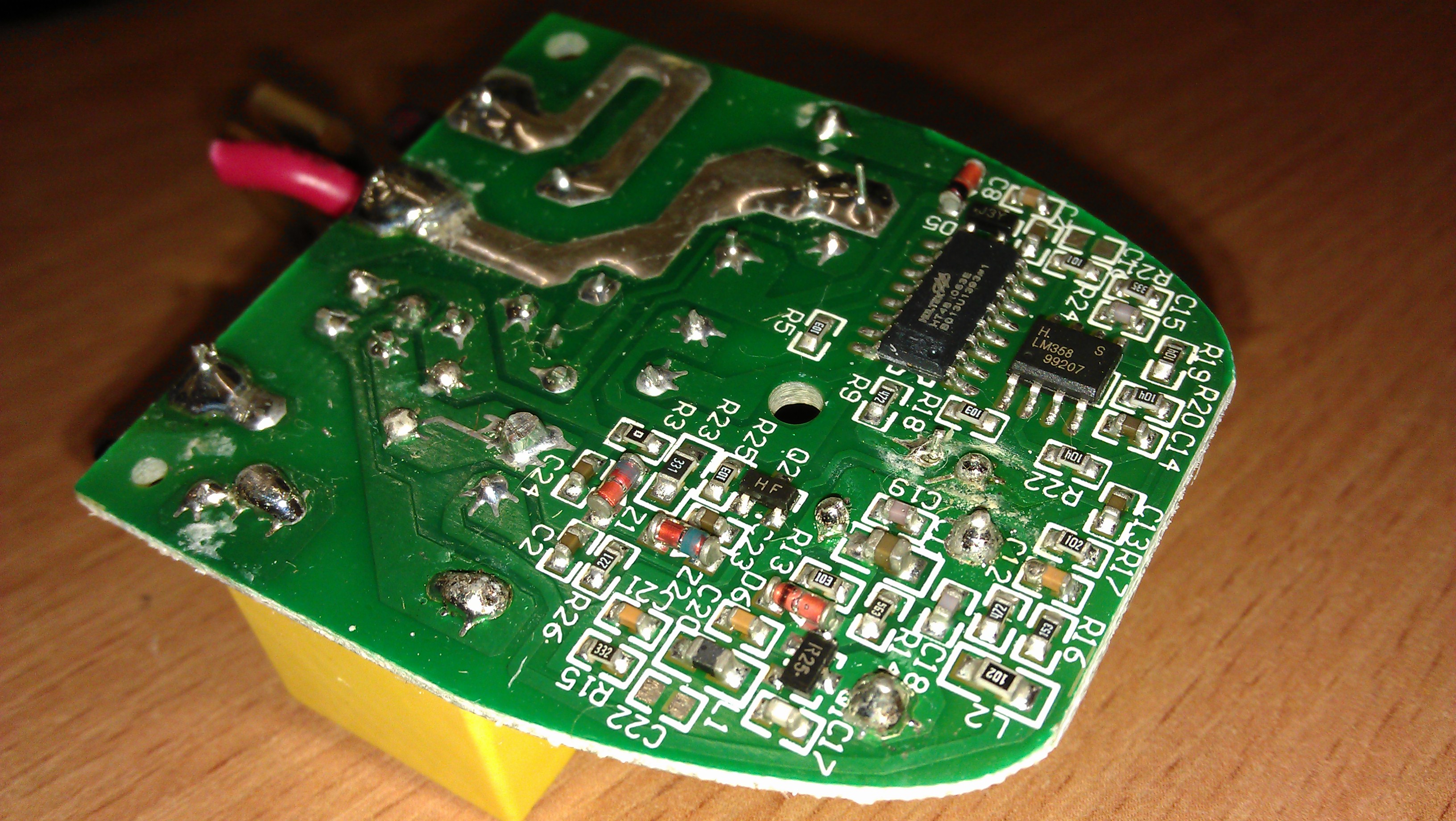

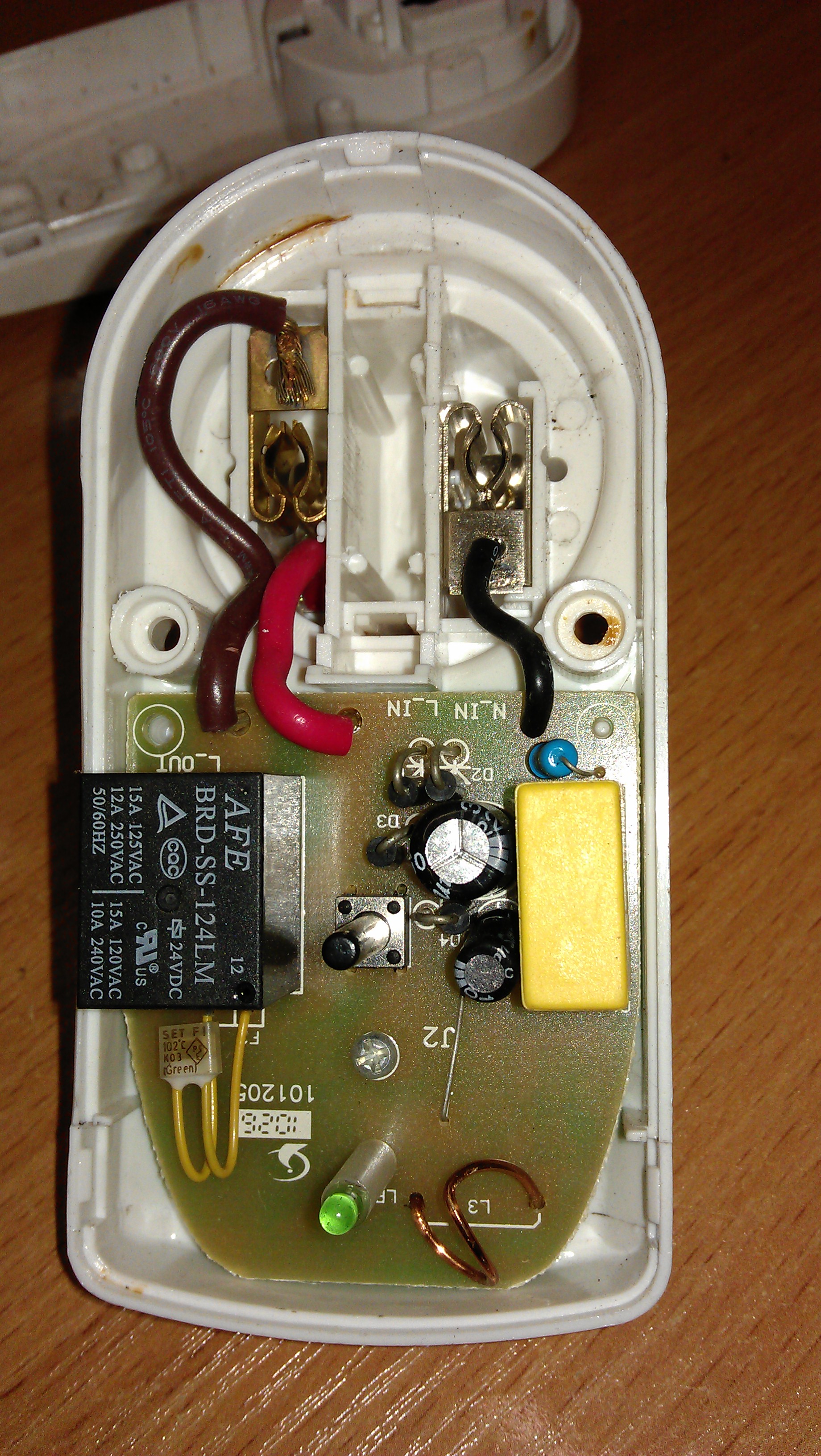

Viduje nieko įspūdingo, viršutinėje dalyje – darbinis arkliukas – relė, įjungimo/išjungimo mygtukas, 4 diodai (tiltelis), keletas kondensatorių lyginimui ir filtravimui. Respektas, kad čia nepataupė – geltonasis kondensatorius X2 kategorijos ir po juo ilituotas iškrovimo rezistorius (bleed resistor). Laidai prie šakutės lizdo „primontuoti” kontaktiniu suvirinimu. Tas mažiukas, su geltonom „kojom” turėtų būti termosaugiklis susilydantis prie 102º C, saugantis valdymo elektroniką. Žalias LEDukas įjungimo indikavimui ir… Ną, nežinau ar galima tą „kryngelį” taip vadint, bet ten droseliukas. Čia gal reik skaityt kaip pusę apvijos..? Kitoje pusėje visokie SMD daliukai, aštuonkojis – LM358 iš Texas Instruments – dvigubas operacinukas. Šešiolikakojis – visą darbą atliekantis prociukas HT48R063E, 8 bitų, dirba 4 MHz, 8 MHz arba 12 MHz dažniu, osciliatorius šiuo atveju, naudojamas vidinis, bet gali būti ir išorinis. Matyt pataupė – išorinis būtų tikslesnis. Norintiems daugiau informacijos – datašytas čia. Kadangi programos nuskaityti greičiausiai nepavyks – tuom ir baigiam šitą mūsų apžvalgą…
