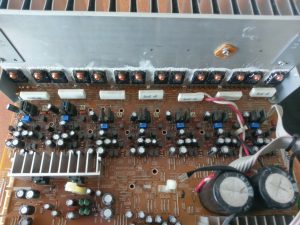

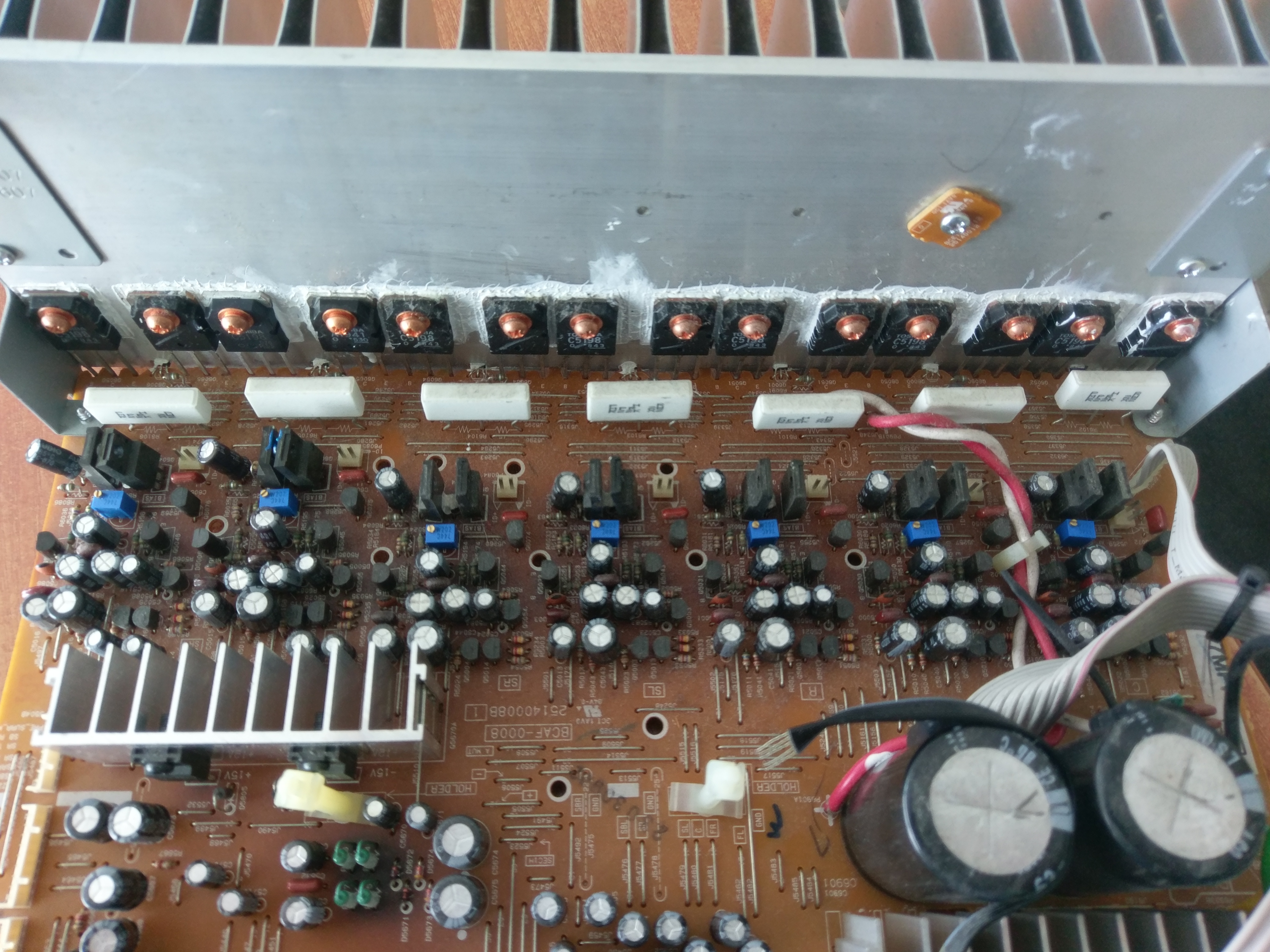

Daug nesiplėsiu, nes gedimų pobūdis visuose senesniuose Onkyo tas pats – užgrybauja ramybės srovę nustatantis potenciometras ir galiniai tranzistoriai sprogsta. Rekomendacijos – keisti visus, net ir šiam momentui veikiančius, potenciometrus, sutvarkyti nusprogusius kanalus ir tiek. Šitam va kokia graži potenciometrų eilutė mėlynuoja:

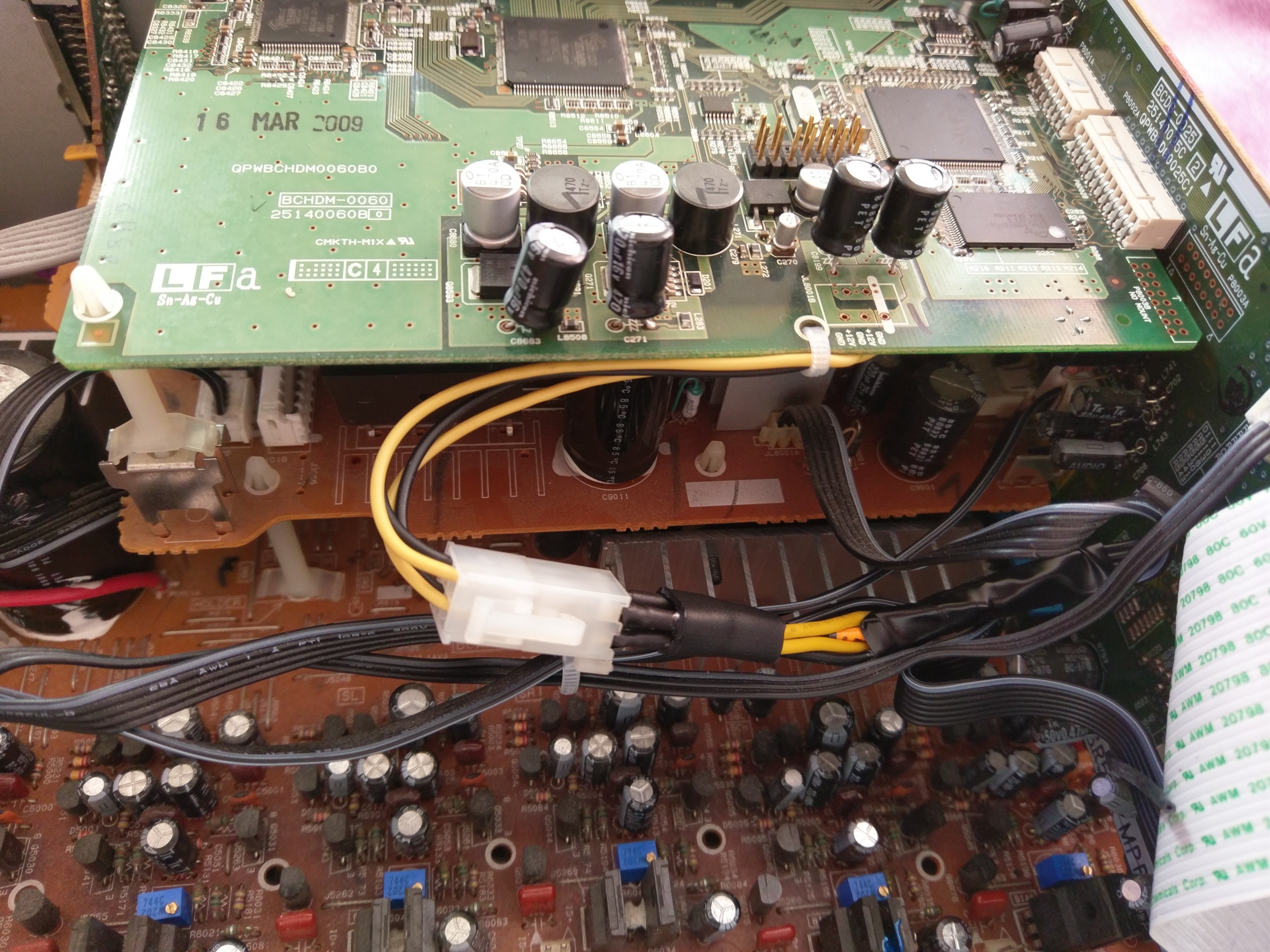

Nepatogiausia, kad reikia išmontuoti visą PCB – reik išlituoti keletą laidų, nes nėra jungčių. Šitam resyveriui netikša buvęs savininkas dar ir išlupo vieną greitą jungtį, and HDMI plokštės, tai prikonstravau nuo PC maitblokio.
Nelabai gražu, bet tvirta ir patikima. Pagal schemą nusprogusios detalės:
Q6015 — 2SC1740S
C5055 — 47 μF 50 V
R6075 — 100 Ω 1/4 W
C6045 — 47 μF 50 V
Q6055 — NM130S
Q6065 — MP130S
Galinukai Q6055 ir Q6065 realiai schemoje kitokie – 2SA1941 ir 2SC5198. Ir tiek, remontas baigtas. Dar sureguliuota ramybės srovė ir viskas surinkta į krūvą.
Serijinis numeris – 2645PP3930020020.
